破袋機投入用 垂直搬送機 製品概要
フォークリフトなど重機が無い現場でも
ベルトコンベヤを設置する十分なスペースが無い現場でも
省スペースで設置可能な「破袋機投入用 垂直搬送機」
省スペースで
設置可能
飲料容器回収袋を投入する、破袋機（RBB-240）の機体寸法に収まる設計です。（1354mm×1859mm）
バラ物も搬送可能
バケットによる搬送のため、飲料容器回収袋だけでなく、バラ物の瓶・缶・ペットボトルも搬送できます。
事故を未然に防ぐ
安全設計

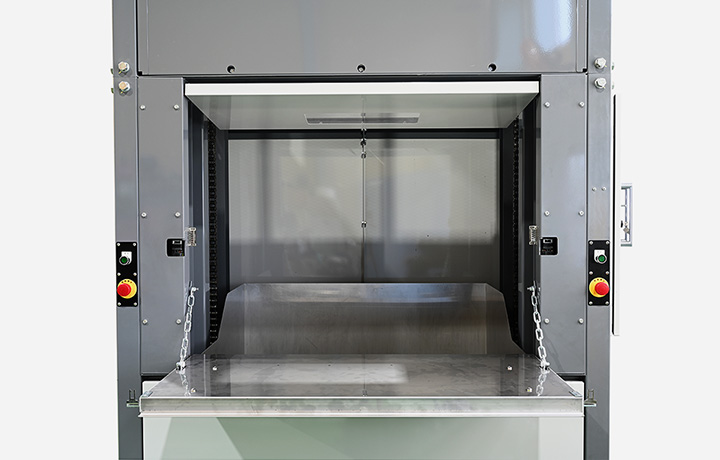

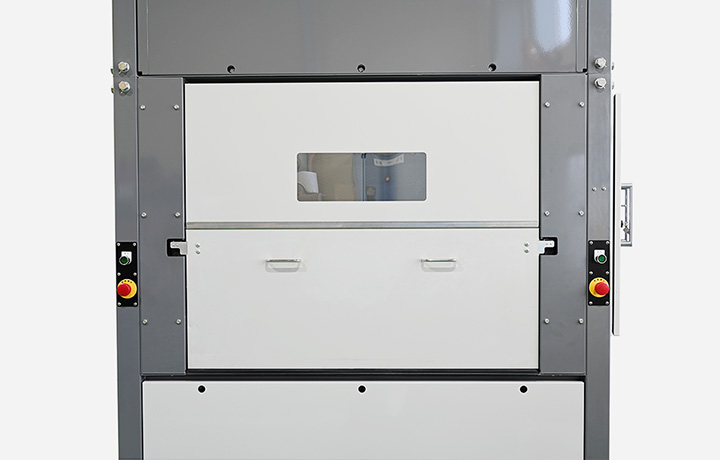

バケットの投入口には開閉カバーがあり、昇降させる際はカバーが閉じていないと動かない設計です。

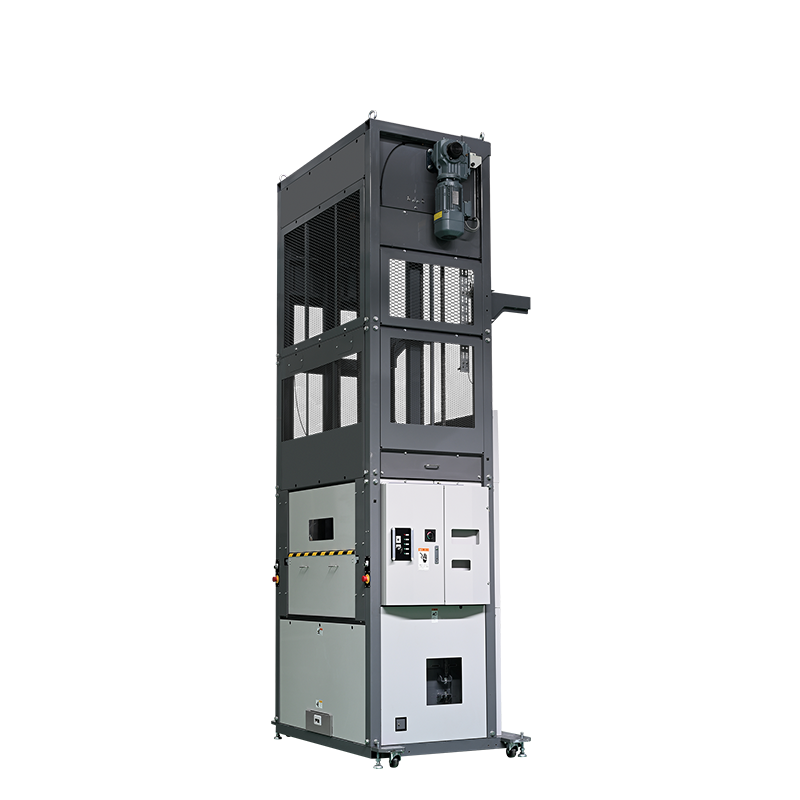

破袋機投入用 垂直搬送機
製品紹介動画
リサイクル・フロー
1

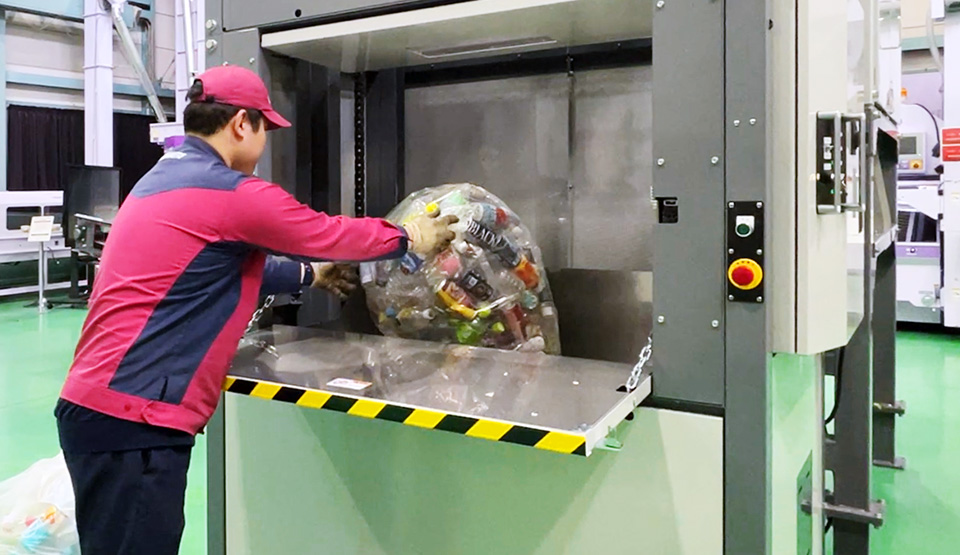

回収袋の投入

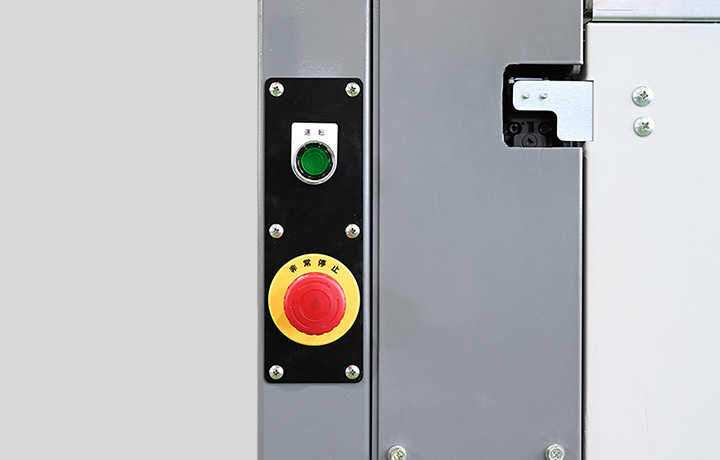

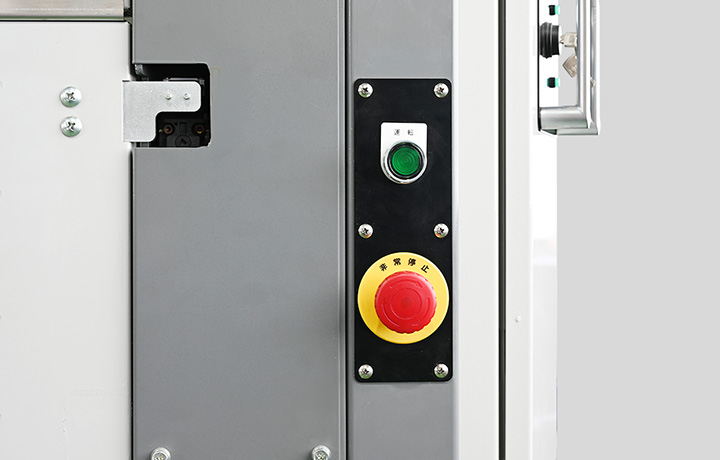

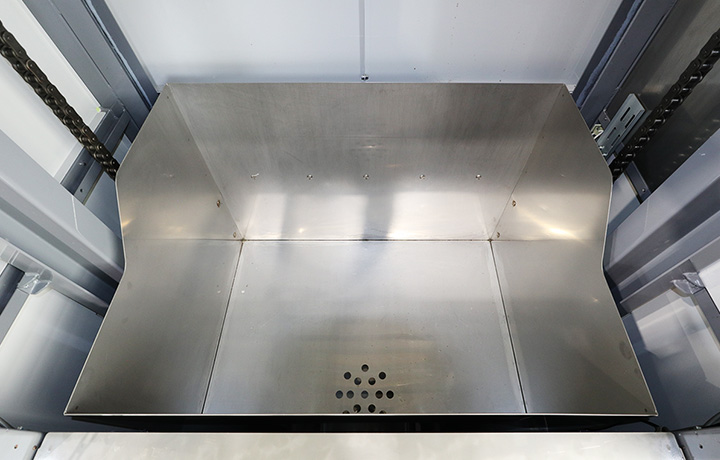

投入口カバーを開け、搬送バケットに飲料容器回収袋を投入します。1回あたりの搬送量は90L袋で4袋程度（重量は100kgまで）。カバーを閉じていなければ、運転ボタンを押しても動かない仕様になっています。
2

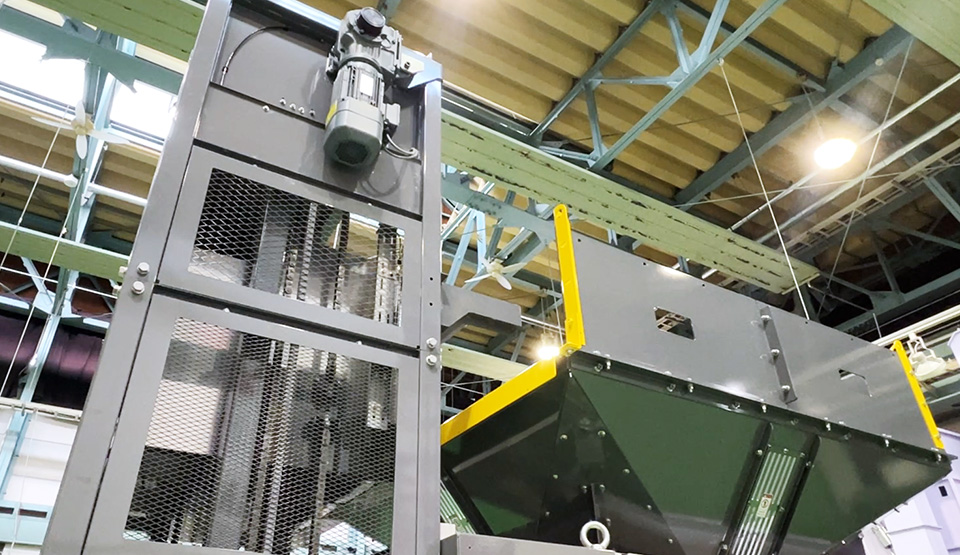

搬送

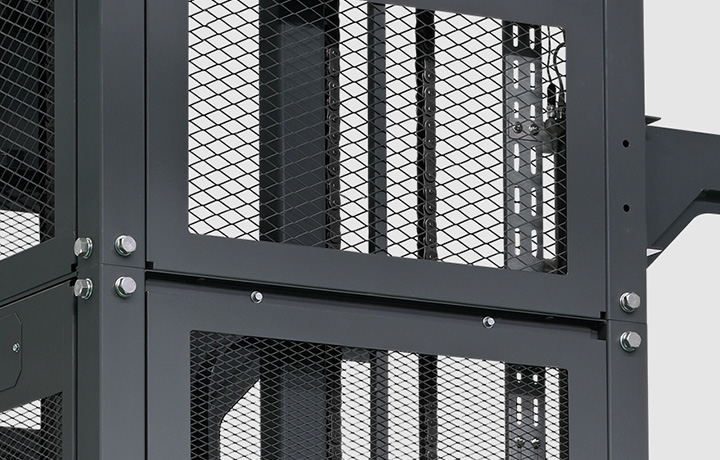

飲料容器回収袋が入った搬送バケットを、チェーン駆動で上昇させます。本体カバーにメッシュを設けているため、機械内部も視認可能。搬送バケット稼働中はカバーがロックし開閉できないようになっています。
3

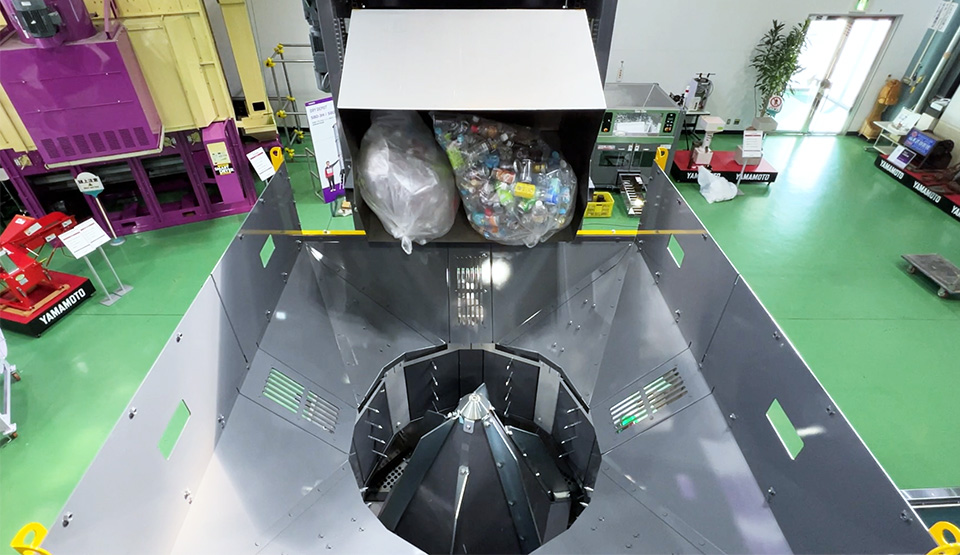

反転（破袋機へ投入）
上昇した搬送バケットは、ローラーガイドに合わせて45度以上の角度で反転します。これにより、搬送バケット内の飲料容器回収袋は破袋機ホッパに投入されます。
破袋機投入用 垂直搬送機 搬送可能なもの
最大120Lサイズの飲料容器回収袋
破袋機投入用 垂直搬送機の
詳細についてはお気軽に
お問い合わせください。
省スペースで設置可能、作業者の安全に配慮した垂直搬送機です。
破袋機への原料投入にお困りのお客様は、ぜひお問い合わせください。
開発への思い
モノづくりを通し、業界に良い変化を起こしたい。
私たち山本製作所のつくる環境機器全てに共通する思いです。
私たちは、この思いをかたちにするために、
3つのコンセプトに基づいてモノづくりに取り組んでいます。
良質なリサイクル原料を
つくる
全ては、安全で快適な
作業のために
デザインへのこだわり
破袋機投入用 垂直搬送機の
詳細についてはお気軽に
お問い合わせください。
省スペースで設置可能、作業者の安全に配慮した垂直搬送機です。
破袋機への原料投入にお困りのお客様は、ぜひお問い合わせください。
オプションとレイアウト例

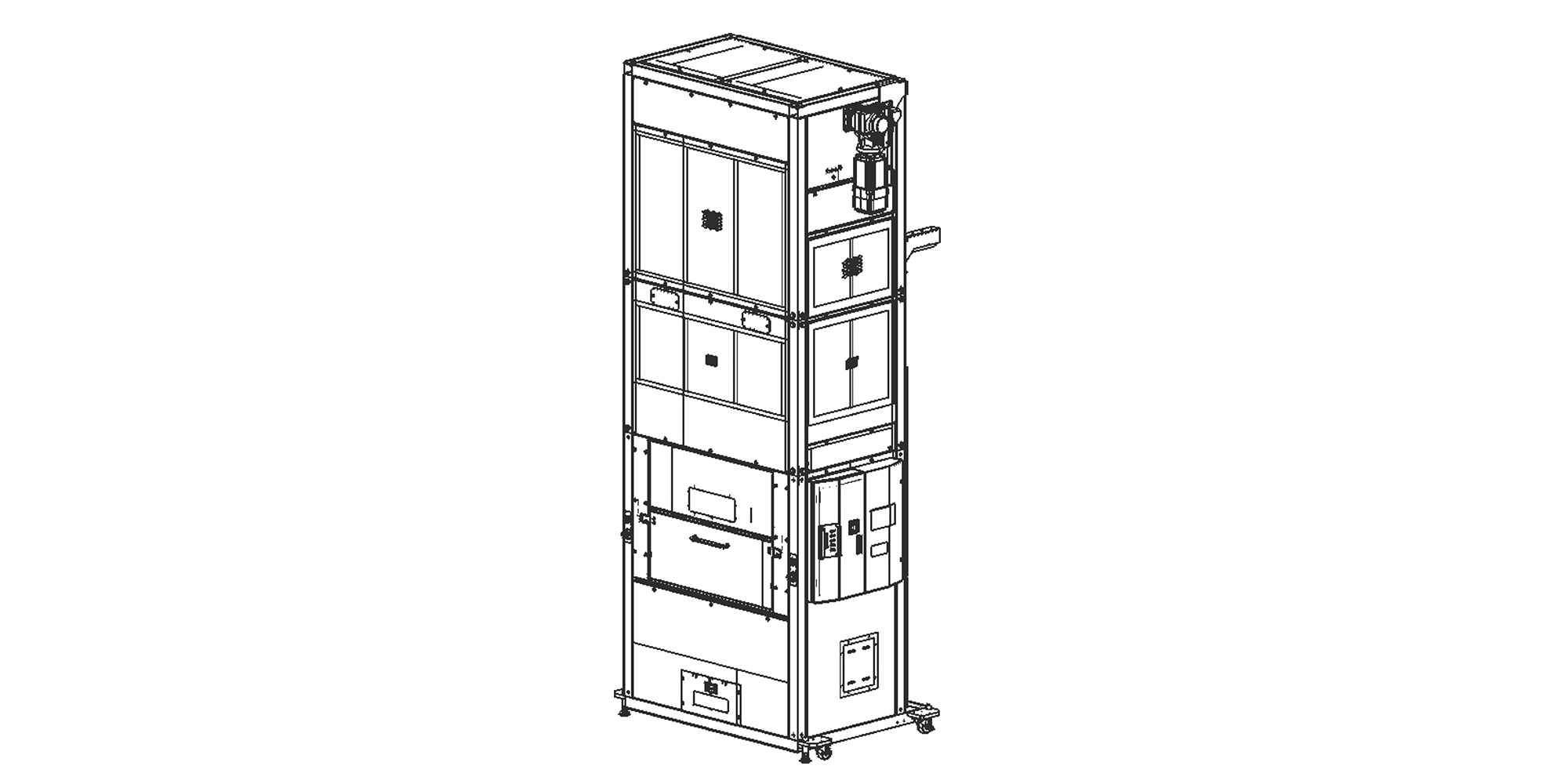

破袋機投入用 垂直搬送機［RBB-VC240］

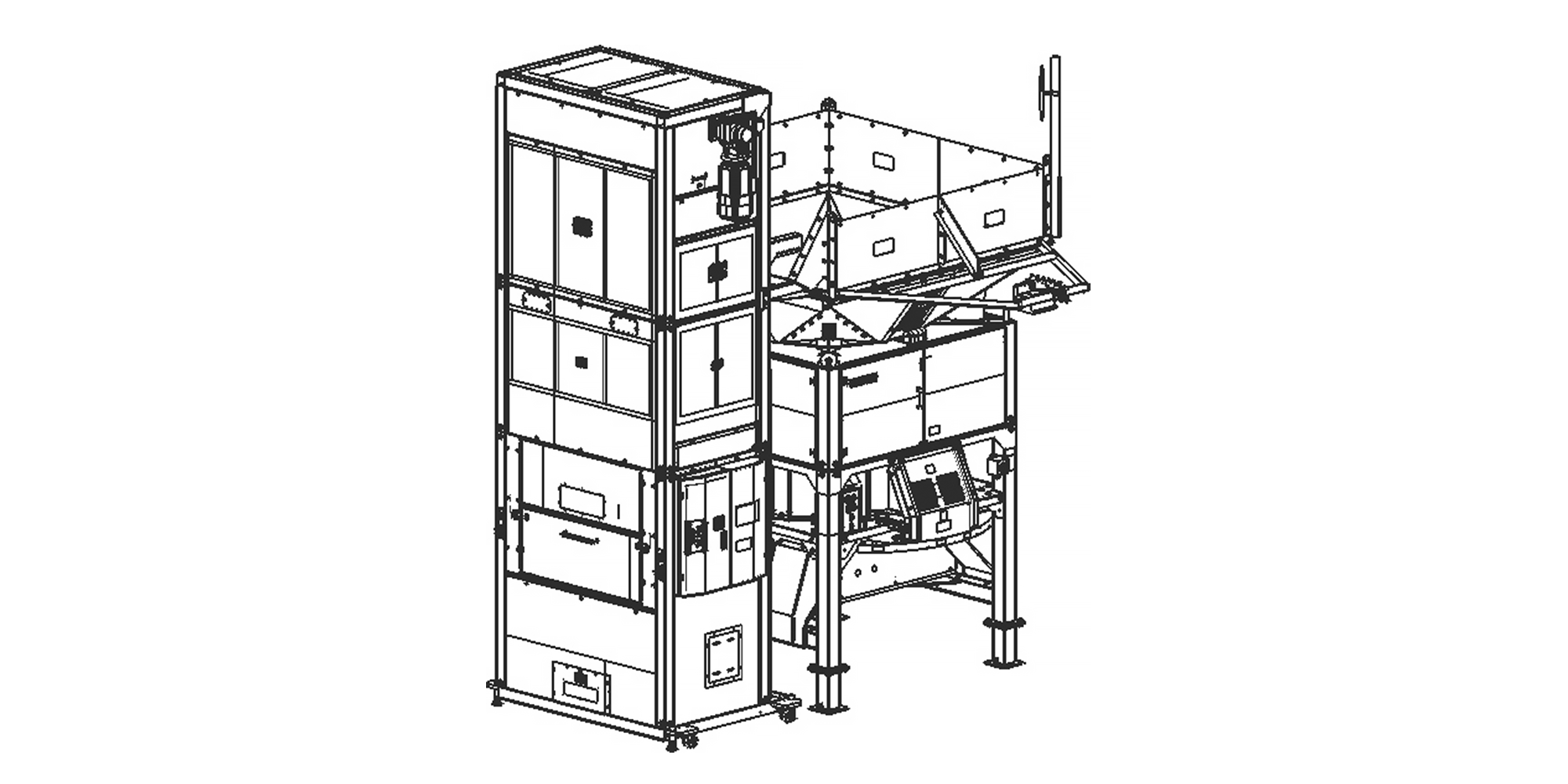

破袋機（飲料容器回収袋用）［RBB-VC240 + RBB-240］
主要諸元
| 機種 | 破袋機投入用 垂直搬送機 | |
|---|---|---|
| 型式 | RBB-VC240 | |
| 摘要 | RBB-240 投入用 | |
| 搬送対象物 | 飲料容器 資源回収袋 | |
| 機体 寸法 |
全長（mm） | 1,354 |
| 全幅（mm） | 1,859 | |
| 全高（mm） | 4,281 | |
| 機体質量（kg） | 950 | |
| 所要動力（kW） | 1.5 | |
| 搬送能力（m3/h） | 24 | |
| 最大稼働回数（回/h） | 60 | |
| 搬送量（90L回収袋）（袋/回） | 4袋程度 | |
| 最大搬送重量（kg/回） | 100 | |
