発泡スチロール減容機 インゴット細粒化装置RE-E1000RG/
1500RG


処理能力

RE-E1000RG

100kg/h

RE-E1500RG

150kg/h

月間処理量10~30トン向け

RE-E1000RG 本体正面

発泡スチロール減容機
インゴット細粒化装置 製品概要

発泡スチロール減容作業で特に人手のかかる
「インゴットの引き出し」「冷却」「パレット積み上げ」作業が不要。
一連の作業を自動化することで、更なる省人化・軽労化を実現しました。

約1/50まで減容

砕いた発泡スチロールを電熱ヒーターで溶かすことで、約1/50まで容積を減らします。
※減容率は、原料の発泡倍率によって変わります。

インゴットを
自動で細粒化

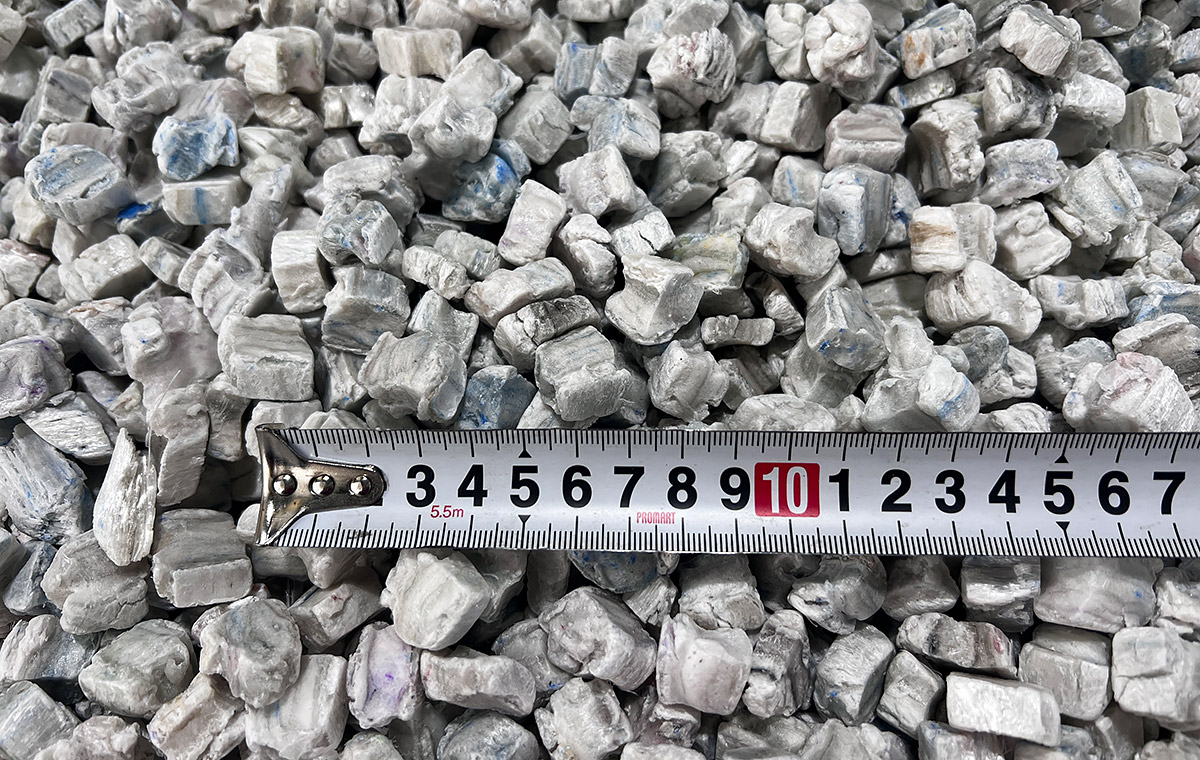

冷却固化しやすいように薄い板状に成型されたインゴットを、プレス刃と切断刃の上下運動により、ブロック状(20mm角)に細粒化します。

ブロック状インゴットは
フレコン貯留

細粒化されたブロック状インゴットは、エア搬送でフレコンに貯留されます。作業者が減容機からインゴットを引き出したり、パレットに積み上げる必要はありません。

減容作業の
生産性向上

原料投入後の作業が大幅に軽減されるため、作業者は原料投入・異物の除去など高品質なリサイクル原料の製造に集中することができます。

作業環境への配慮

熱源が小さく、発生する臭気が拡散しにくい上に、活性炭吸着方式の脱臭装置を標準装備。
快適な作業環境を守ります。

事故を未然に防ぐ
安全設計

危険部には手足が届かないように設計。安全スイッチを採用し、カバーが開いた状態では機器が全停止し起動できないようになっています。


発泡スチロール減容機
インゴット細粒化装置

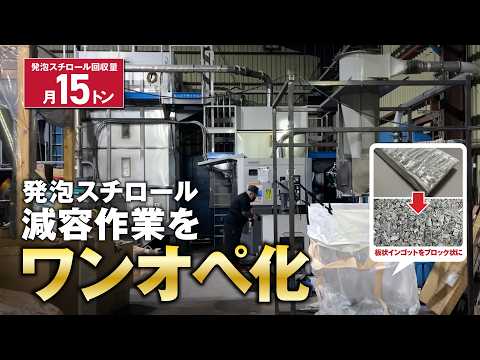

 製品紹介動画


リサイクル・フロー

1

原料の投入-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

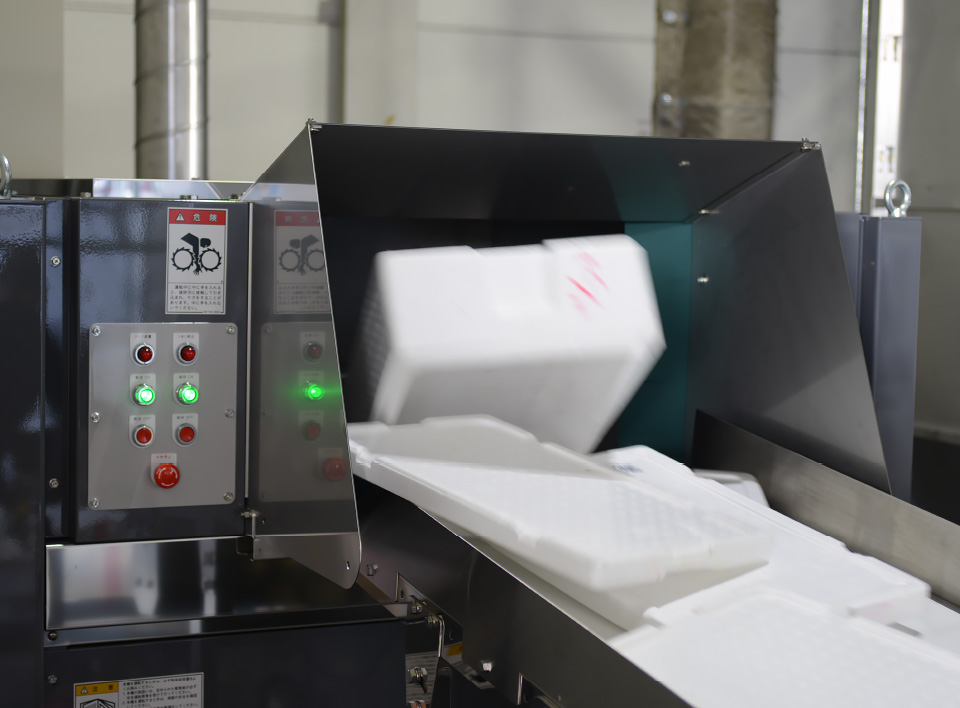

原料の投入

ステンレス製でサビに強い投入コンベア。インバータによる速度調整が可能で、現場に合わせた機長を選択できます。

2

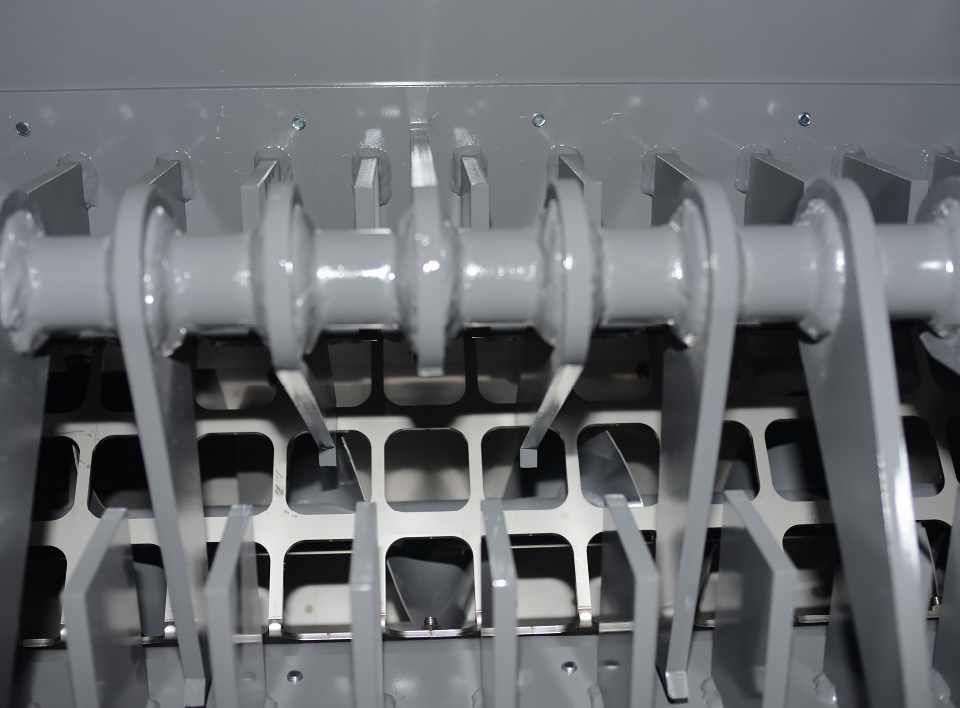

破砕-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

破砕

減容しやすくするために発泡スチロールを均一に細かく砕きます。シンプルな一軸破砕方式のため、異物が入った場合でも噛み込み等のトラブルが少ない。重量異物を分離する機能も搭載。

3

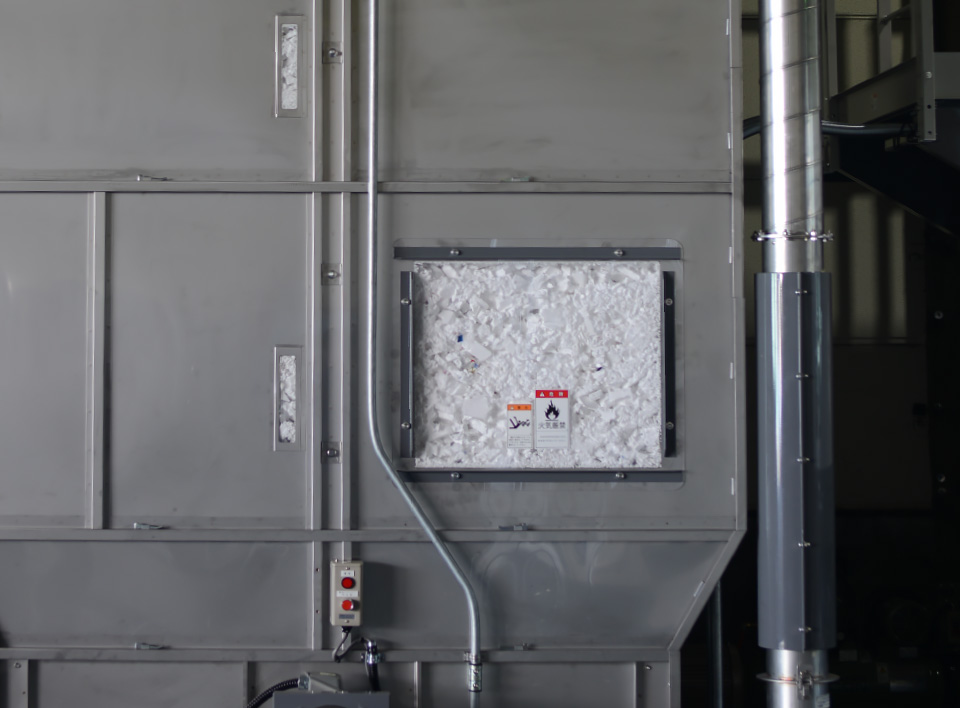

貯留-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

貯留

細かく砕かれた発泡スチロールは、空気搬送でストックタンクに貯蔵されます。満量の15m3貯留することで120kg分の連続運転が可能です。

4

減容-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

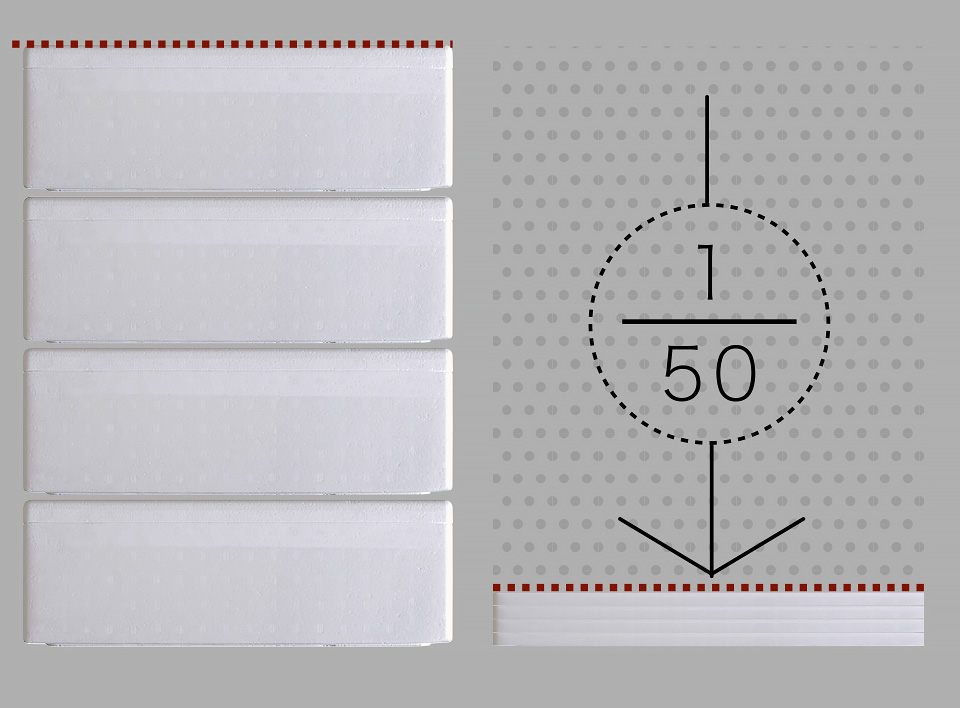

減容

細かく砕いた発泡スチロールを電熱ヒーターで溶かすことで空気を取り除き、約1/50まで容積を減らします。

※型式別の減容能力は以下の通りです。
RE-E1000RG:100kg/h
RE-E1500RG:150kg/h

5

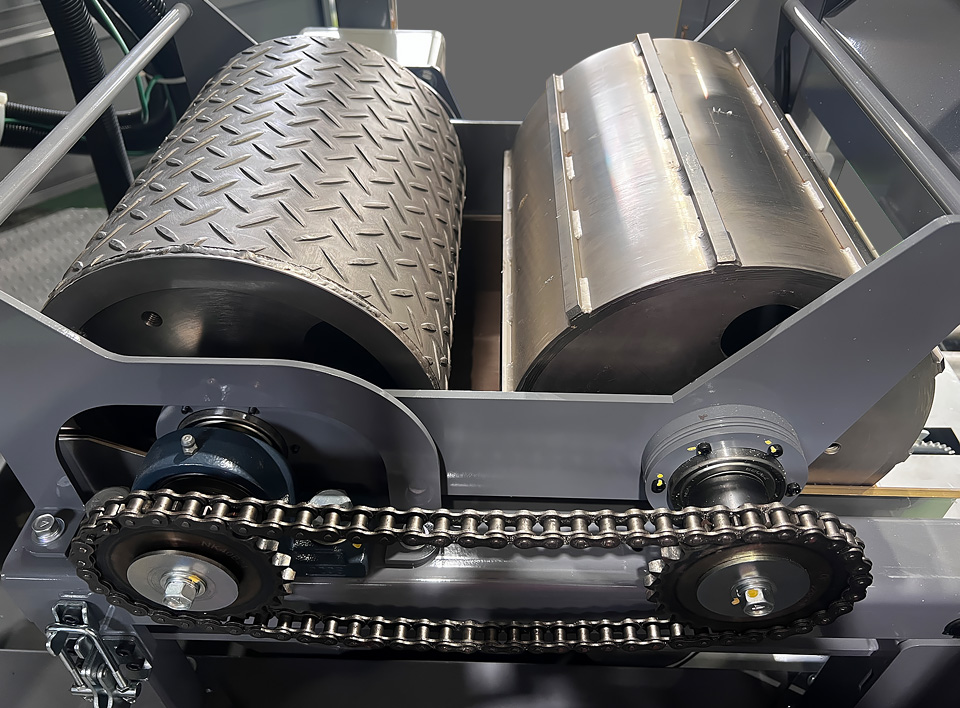

成型-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

成型

減容された発泡スチロールは、冷却固化しやすい薄い板状のインゴットに成型されます。

6

冷却-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

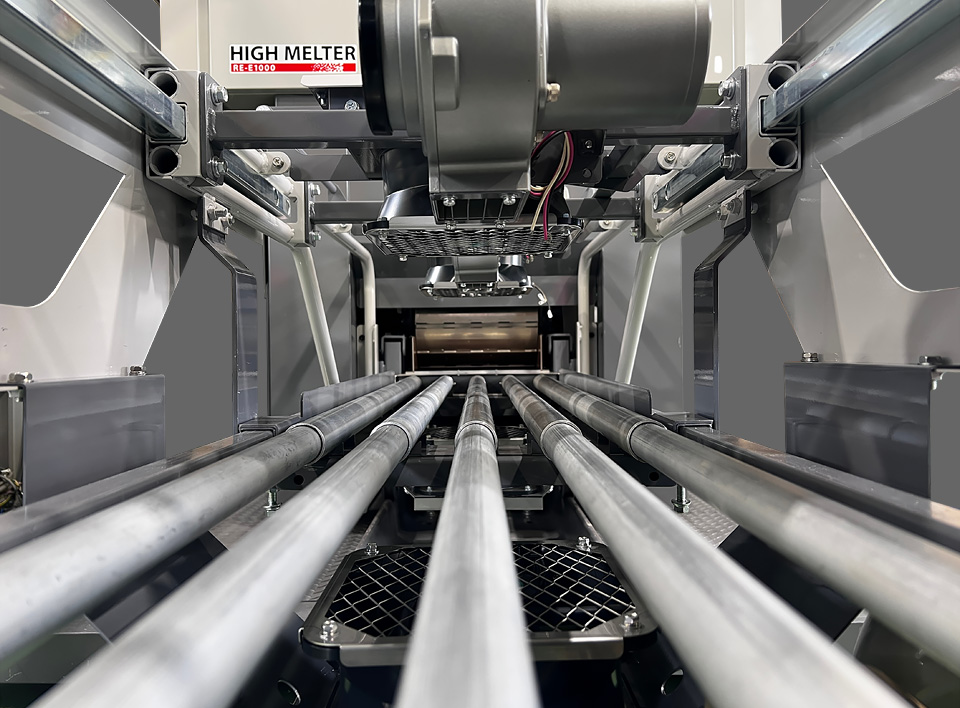

冷却

後工程の「細断」に備えて短時間でインゴットを冷却するために、静音・大風量の冷却用ファンでインゴットを冷却します。

7

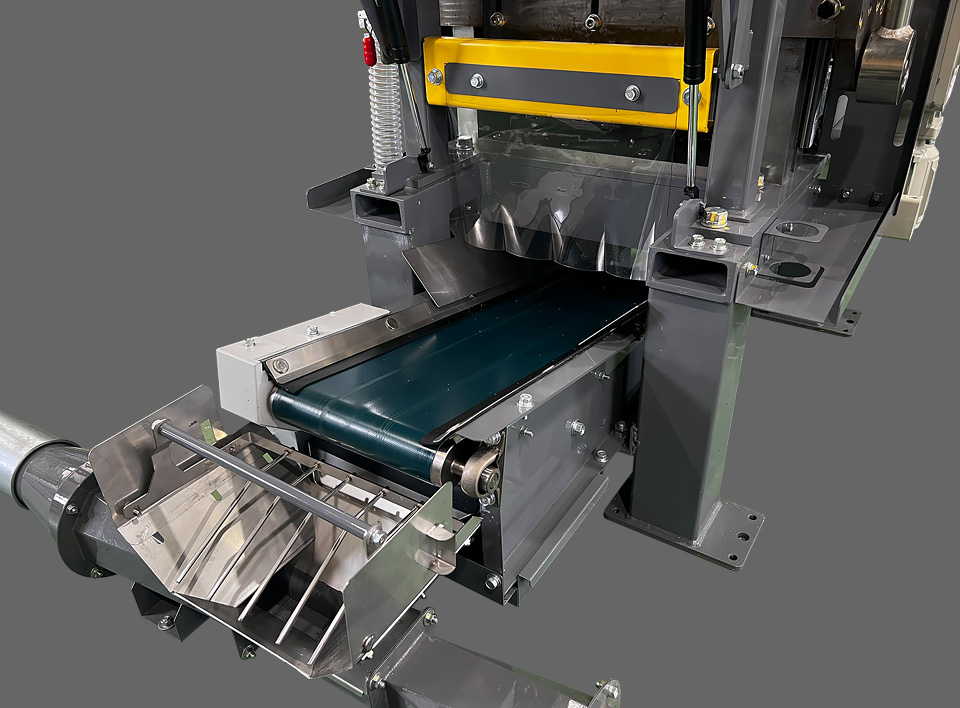

細断-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

細断

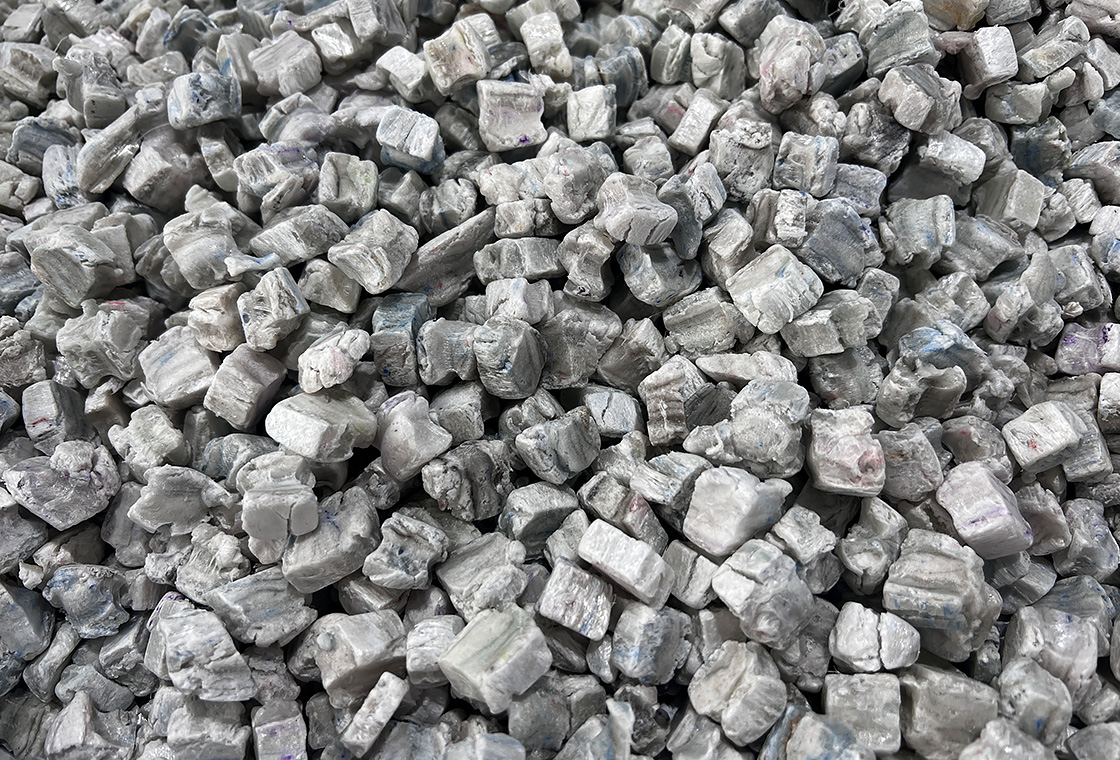

薄い板状に成型されたインゴットを、プレス刃と切断刃の上下運動により、ブロック状(20mm角)に細粒化します。

8

搬送・貯留-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

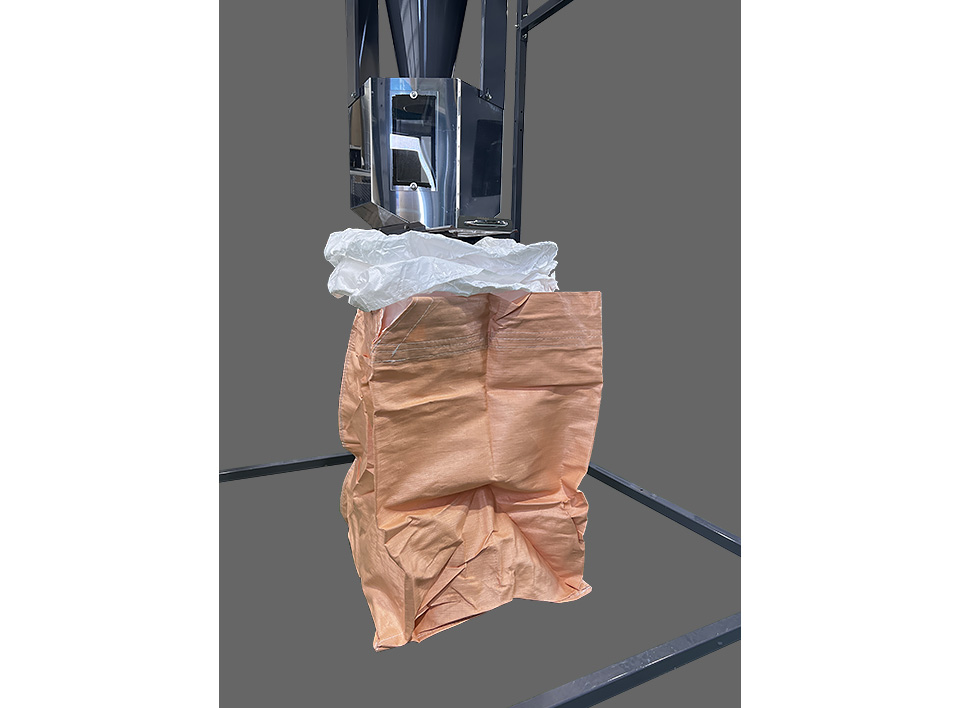

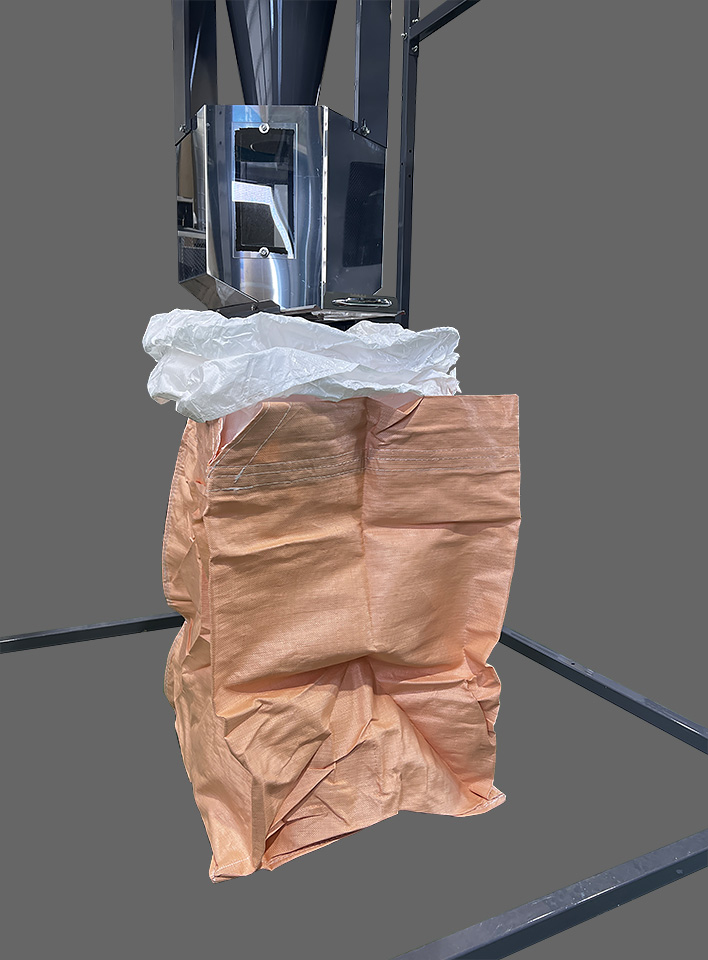

搬送・貯留

細粒化されたブロック状インゴットは、エアノズルによるエア搬送でフレコンまで自動搬送されます。


発泡スチロール減容機
インゴット細粒化装置の処理可能な材質

EPS

EPS発泡スチロール

断熱性・衝撃吸収性に優れ、魚箱、緩衝材、梱包材などに使用されます。手で曲げると割れます。


発泡スチロール減容機
インゴット細粒化装置の
詳細についてはお気軽に
お問い合わせください。

一連の作業を自動化することで、
更なる省人化・軽労化を実現したシステム減容機です。
作業現場の人手不足にお困りのお客様は、
ぜひお問い合わせください。


発泡スチロールの減容作業で、
こんな悩み
ありませんか?

原料の投入・異物の除去に人手がかかる

数分ごとにインゴットが出てくるため、
減容機から目が離せない

インゴットが溶着しないように、
床に並べるなど冷却する手間がかかる

インゴットをパレットに
積み上げる作業が大変

積載されたインゴットを
ラッピングするのが大変

現場作業者の採用に苦労している

発泡スチロール減容機
インゴット細粒化装置で
その悩み、全て
解決いたします。


開発コンセプト

リサイクル原料の「供給側」であるリサイクル業者と
「需要側」である再商品化事業者
双方の課題を解決することで
新しい発泡スチロール
リサイクルの仕組みをつくる。

今から約45年前に始まった「発泡スチロールを熱減容しインゴット化する」リサイクルの仕組みは、年間4万トン以上、マテリアルリサイクルされる発泡スチロールの約8割という規模に成長してきました。これら発泡スチロールインゴットの多くは、高品質なリサイクル原料として海外に輸出され、世界的なプラスチック資源循環の流れを支え続けています。
一方、発泡スチロールインゴットの「供給側」であるリサイクル業界は、慢性的な人材不足と生産年齢人口の減少で、これまで以上に作業者の確保に苦労しています。また、「需要側」である再商品化事業者も、国際的な競争力を高めるために生産コストを抑えたいという課題を持っています。

これら双方の課題を解決することで、持続可能な「新しい発泡スチロールリサイクルの仕組み」をつくる。これがインゴット細粒化装置の開発コンセプトです。

発泡スチロールインゴットの「供給側」であるリサイクル業界においては、インゴット細粒化装置を導入することで、減容作業で特に人手のかかる「インゴットの引き出し」「冷却」「パレット積み上げ」作業が不要となり、作業の省人化・軽労化を実現できます。また、「需要側」である再商品化事業者においては、インゴットを破砕する工程を簡素化することが可能となり、「インゴット投入の人件費」「破砕機の維持管理費」「電気代」など生産コストの削減につながります。

私たちは、発泡スチロール減容機 インゴット細粒化装置の普及を通して、供給側・需要側双方の課題を解決し、関わる全ての方々にメリットのある「新しい発泡スチロールリサイクルの仕組み」をつくることを目指しています。


発泡スチロール減容機
インゴット細粒化装置の
詳細についてはお気軽に
お問い合わせください。

一連の作業を自動化することで、
更なる省人化・軽労化を実現したシステム減容機です。
作業現場の人手不足にお困りのお客様は、
ぜひお問い合わせください。


山本製作所
発泡スチロール減容機の
導入メリット

コスト削減

約1/50に減容するため、保管や輸送に関わるコストが大幅減。外部に支払っていた産業廃棄物処理費用も不要になります。発泡スチロールの発生量によっては、インゴット売却益がコストを上回ることも珍しくありません。

作業者を選ばない

通常作業は運転ボタンを押すだけの簡単操作で、インゴットの冷却作業も不要。インゴットは一定サイズに自動で成型・切断されますので、老若男女問わず誰でも作業が可能です。

作業に関わる
ストレスを軽減

運転前の暖機時間はわずか15分。活性炭吸着方式の脱臭装置により不快なにおいもほとんどありません。電熱ヒータ等、機内各部にアクセスしやすく、メンテナンスも容易です。


全ては、
安全で快適な作業のために
未来を見据えた事業者様に、
選ばれ続ける理由があります

私たちは、インゴットの品質や
機器性能の追及はもちろんのこと、
誰でも「安全」かつ「快適」に作業ができる、
そこで働く人にやさしいモノづくりを目指しています。

誰でも簡単、
シンプル操作

通常作業はボタンひとつのシンプル操作。ファンクションモニターで原料の供給状況やメンテナンス情報も確認できます。

作業に関わるストレスを軽減-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

作業に関わる
ストレスを軽減

暖機運転時間は15分。始業時や休憩後の作業再開時など、作業者をお待たせすることがありません。

作業環境への配慮-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

作業環境への配慮

熱源が小さく、発生する臭気が拡散しにくい上に、活性炭吸着方式の脱臭装置を標準装備。
また、破砕ホッパーに吸音材を備え、騒音も大幅に軽減。快適な作業環境を守ります。

事故を未然に防ぐ安全設計-発泡スチロール減容機 インゴット細粒化装置 RE-E1000RG/1500RG

事故を未然に
防ぐ安全設計

チェーンや刃物などにはカバーが設けられ、危険部には手足が届かないように設計。
安全スイッチを採用し、カバーが開いた状態では機器が全停止し起動できないようになっています。
また、空気搬送部のメンテナンス用に点検ステージを標準装備。より安全に点検作業を行うことができます。


開発への思い

モノづくりを通し、業界に良い変化を起こしたい。
私たち山本製作所のつくる環境機器全てに共通する思いです。
私たちは、この思いをかたちにするために、
3つのコンセプトに基づいてモノづくりに取り組んでいます。

良質なリサイクル原料を
つくる

全ては、安全で快適な
作業のために

デザインへのこだわり

詳細を確認する


発泡スチロール減容機
インゴット細粒化装置の
詳細についてはお気軽に
お問い合わせください。

一連の作業を自動化することで、
更なる省人化・軽労化を実現したシステム減容機です。
作業現場の人手不足にお困りのお客様は、
ぜひお問い合わせください。

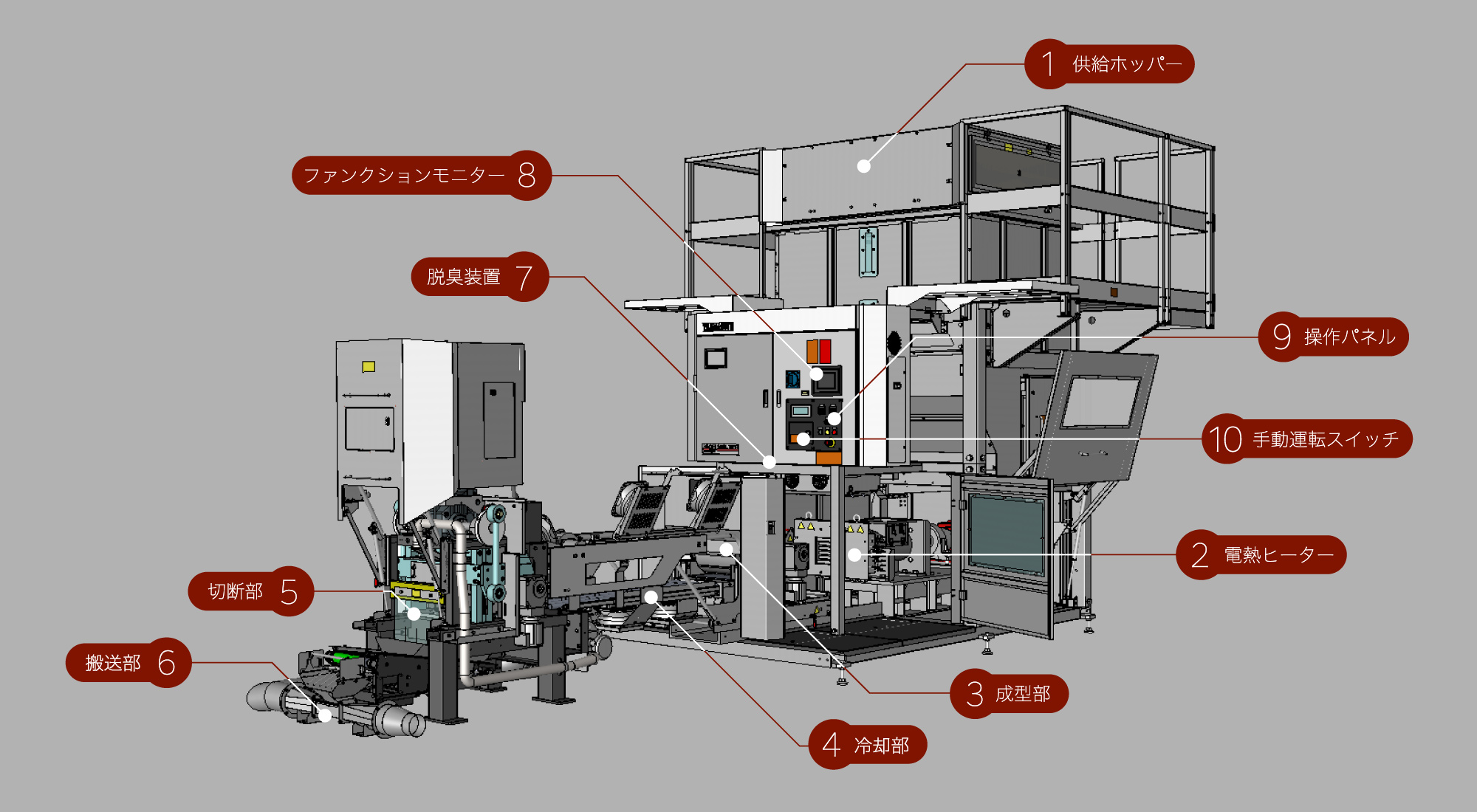

各部の構成

RE-E1000RG 各部の構成 1 供給ホッパー 2 電熱ヒーター 3 成型部 4 冷却部 5 切断部 6 搬送部 7 脱臭装置 8 ファンクションモニター 9 操作パネル 10 手動運転スイッチ

各部名称をクリックすると詳細を確認できます

1

供給ホッパー

約3.0m3の大容量。点検ステージ標準装備で、空気搬送部のフィルター清掃を安全に実施できます。

close

2

電熱ヒーター

暖機運転時間は15分。
200℃の低温・短時間で減容されるため、物性の劣化が少ない良質なインゴットになります。

close

3

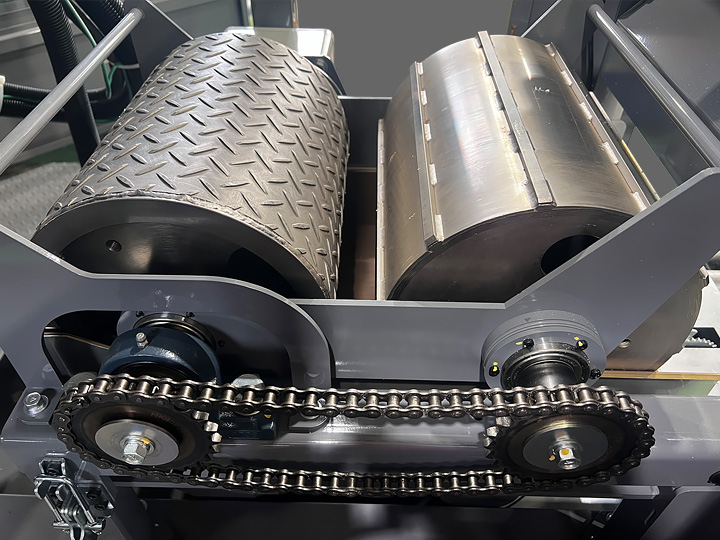

成型部

成型ロールによって、ヒーターから溶け出た発泡スチロールを冷却固化しやすい薄い板状のインゴットに成型します。

close

4

冷却部

短時間でインゴットを冷却するために、静音・大風量の冷却用ファンでインゴットを冷却します。

close

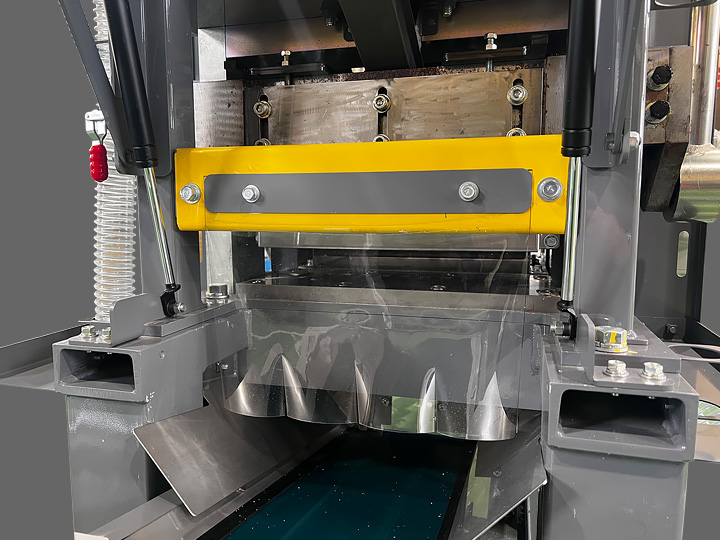

5

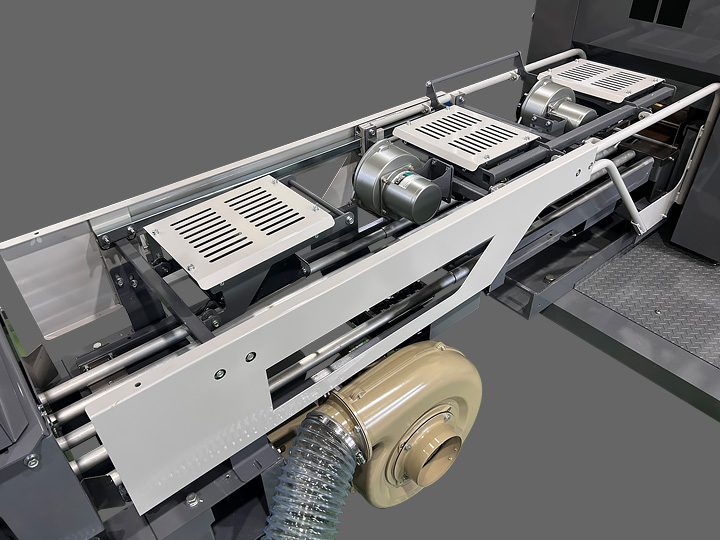

切断部

薄い板状に成型されたインゴットを、プレス刃と切断刃の上下運動により、ブロック状(20mm角)に細粒化します。

close

6

搬送部

細粒化されたブロック状インゴットを、エアノズルによるエア搬送でフレコンまで自動搬送します。

close

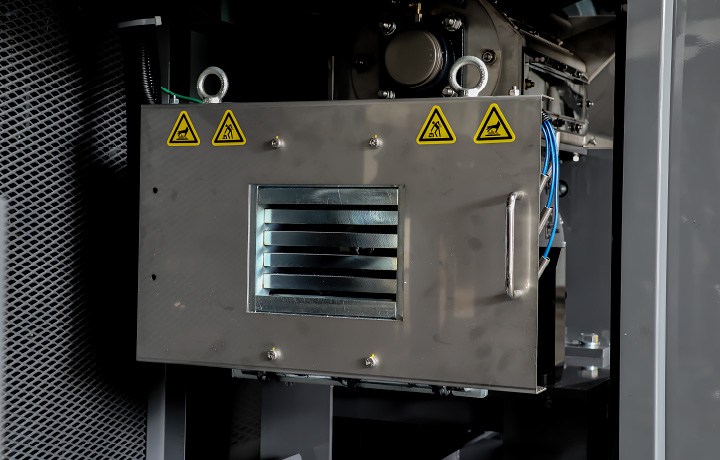

7

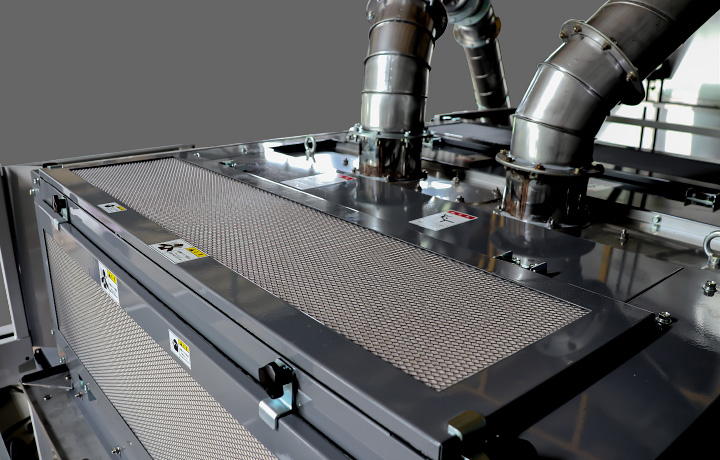

脱臭装置

減容時に発生する臭気を活性炭吸着方式で脱臭し、快適な作業環境を守ります。

close

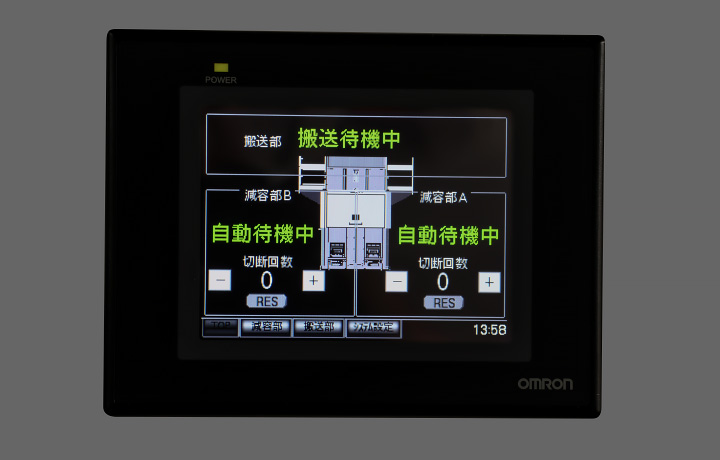

8

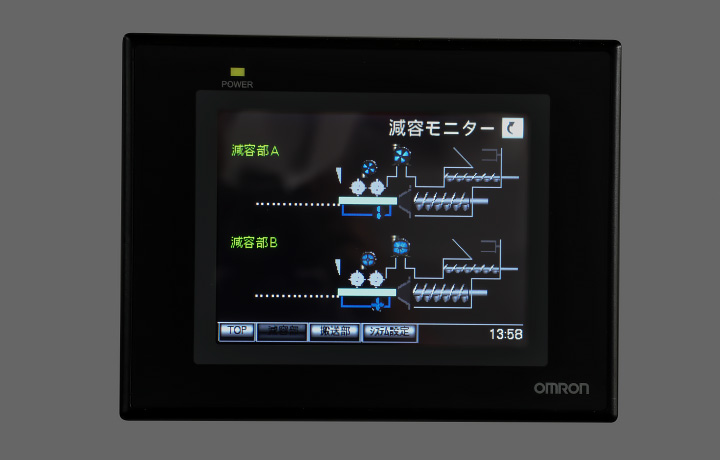

ファンクションモニター

わかりやすい概念図を表示することで、機器の稼働状況や材料供給状況を直感的に確認できます。

close

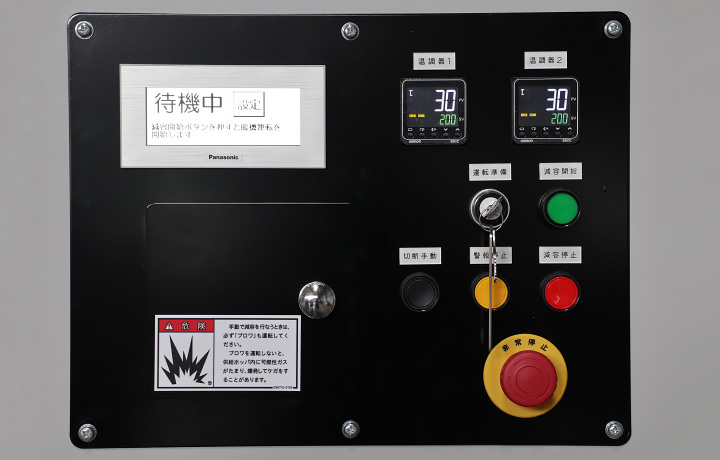

9

操作パネル

正確できめ細やかな温度制御が可能。トラブル発生時は、警報ランプが点灯し、警告音でお知らせします。その際、モニターにはメッセージが表示されます。

close

10

手動運転スイッチ

パネル内部にメンテナンス用スイッチを装備。
手動運転に切り替えると、メンテナンス時など、それぞれのモーターを個別に動かせます。

close


発泡スチロール減容機
インゴット細粒化装置の
詳細についてはお気軽に
お問い合わせください。

一連の作業を自動化することで、
更なる省人化・軽労化を実現したシステム減容機です。
作業現場の人手不足にお困りのお客様は、
ぜひお問い合わせください。


RE-E1000RG/1500RG オプション一覧

発泡スチロール破砕機

RE-SC2001

  • 全長
    1,812mm
  • 全幅
    1,628mm
  • 全高
    1,821mm
  • 処理能力
    200kg/h
  • 機体重量
    1,300kg
  • 所要動力
    7.7kW
対応製品

RE-E1000A/RE-E1500/RE-E2000

※ご使用にあたってはベルトコンベアRE-BC602が必要です。

破砕機 + ベルトコンベア
RE-BC602(機長2m)

  • 全長
    2,013mm
  • 全幅
    754mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    3,437mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC602L3(機長3m)

  • 全長
    3,028mm
  • 全幅
    754mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    4,452mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC602L4(機長4m)

  • 全長
    4,039mm
  • 全幅
    754mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    5,463mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC602L5G(機長5m)

  • 全長
    6,068mm
  • 全幅
    2,000mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    7,492mm
  • 全幅
    2,000mm

RE-SC3000

  • 全長
    1,812mm
  • 全幅
    1,628mm
  • 全高
    1,821mm
  • 処理能力
    300kg/h
  • 機体重量
    1,300kg
  • 所要動力
    7.7kW
対応製品

RE-E2000/RE-E3000

※ご使用にあたってはベルトコンベアRE-BC800シリーズが必要です。

破砕機 + ベルトコンベア
RE-BC800(機長 2m)

  • 全長
    2,013mm
  • 全幅
    954mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    3,437mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC800L3(機長 3m)

  • 全長
    3,028mm
  • 全幅
    954mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    4,452mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC800L4(機長 4m)

  • 全長
    4,039mm
  • 全幅
    954mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    5,463mm
  • 全幅
    1,628mm

破砕機 + ベルトコンベア
RE-BC800L5G(機長 5m)

  • 全長
    6,068mm
  • 全幅
    2,000mm
  • 全高
    1,228mm
  • 所要動力
    0.1kW
占有スペース(破砕機とセット)
  • 全長
    7,492mm
  • 全幅
    2,000mm

ストックタンク

RE-T1201

  • 全長
    3,795mm
  • 全幅
    3,546mm
  • 全高
    4,541mm
  • タンク容量
    15m3 (約120kg)
  • 機体重量
    1,600kg
  • 所要動力
    2.95kW (三相200V) / 0.75kW (単相100V)
対応製品

RE-E1000A/RE-E1500

RE-T1201W

  • 全長
    3,795mm
  • 全幅
    3,546mm
  • 全高
    4,541mm
  • タンク容量
    15m3 (約120kg)
  • 機体重量
    1,665kg
  • 所要動力
    3.70kW (三相200V) / 0.75kW (単相100V)
対応製品

RE-E2000/RE-E3000


選別作業台ユニット

RE-ST400(4脚仕様)

  • 全長
    1,843mm
  • 全幅
    1,005mm
  • 全高
    876mm

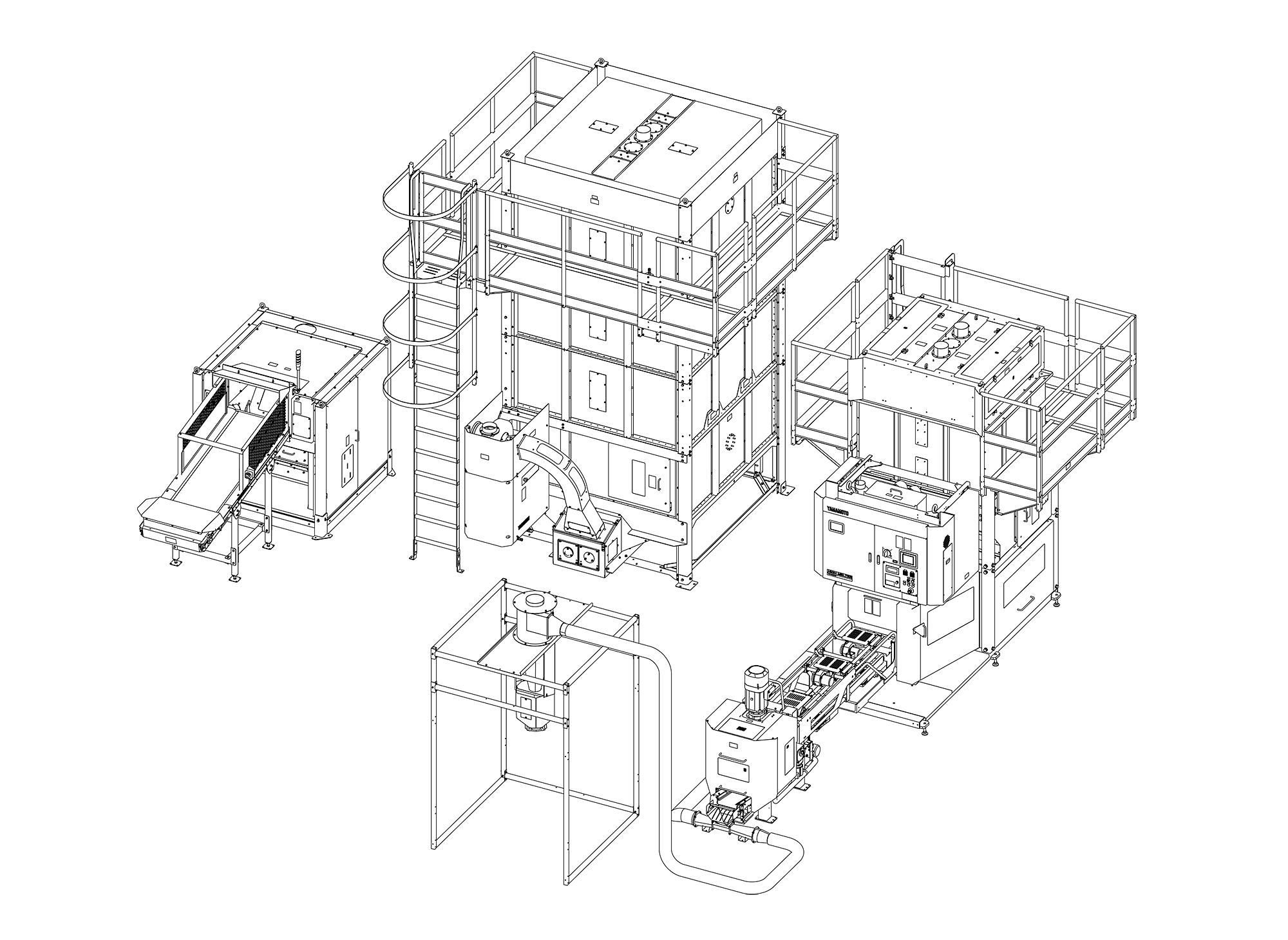

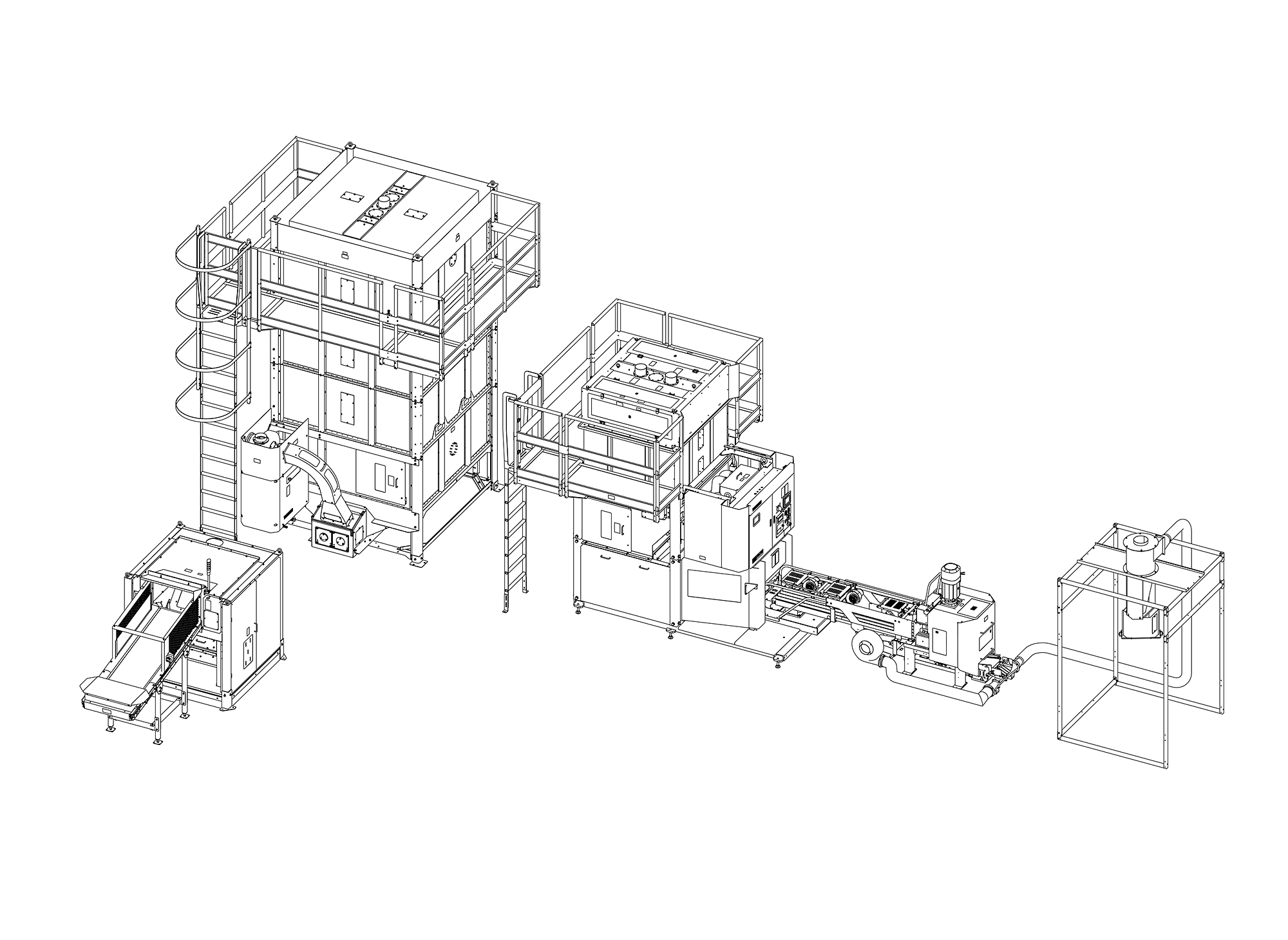

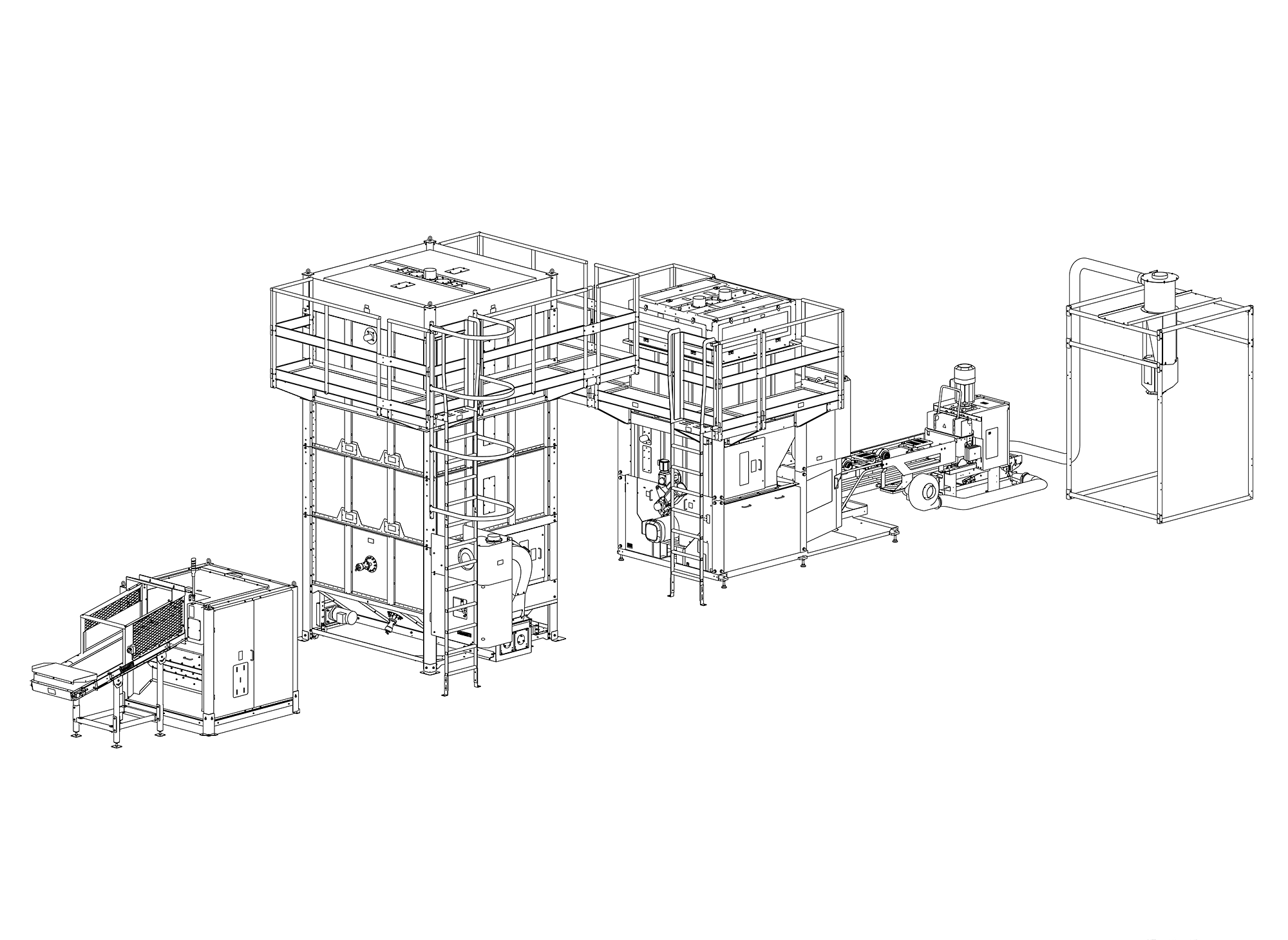

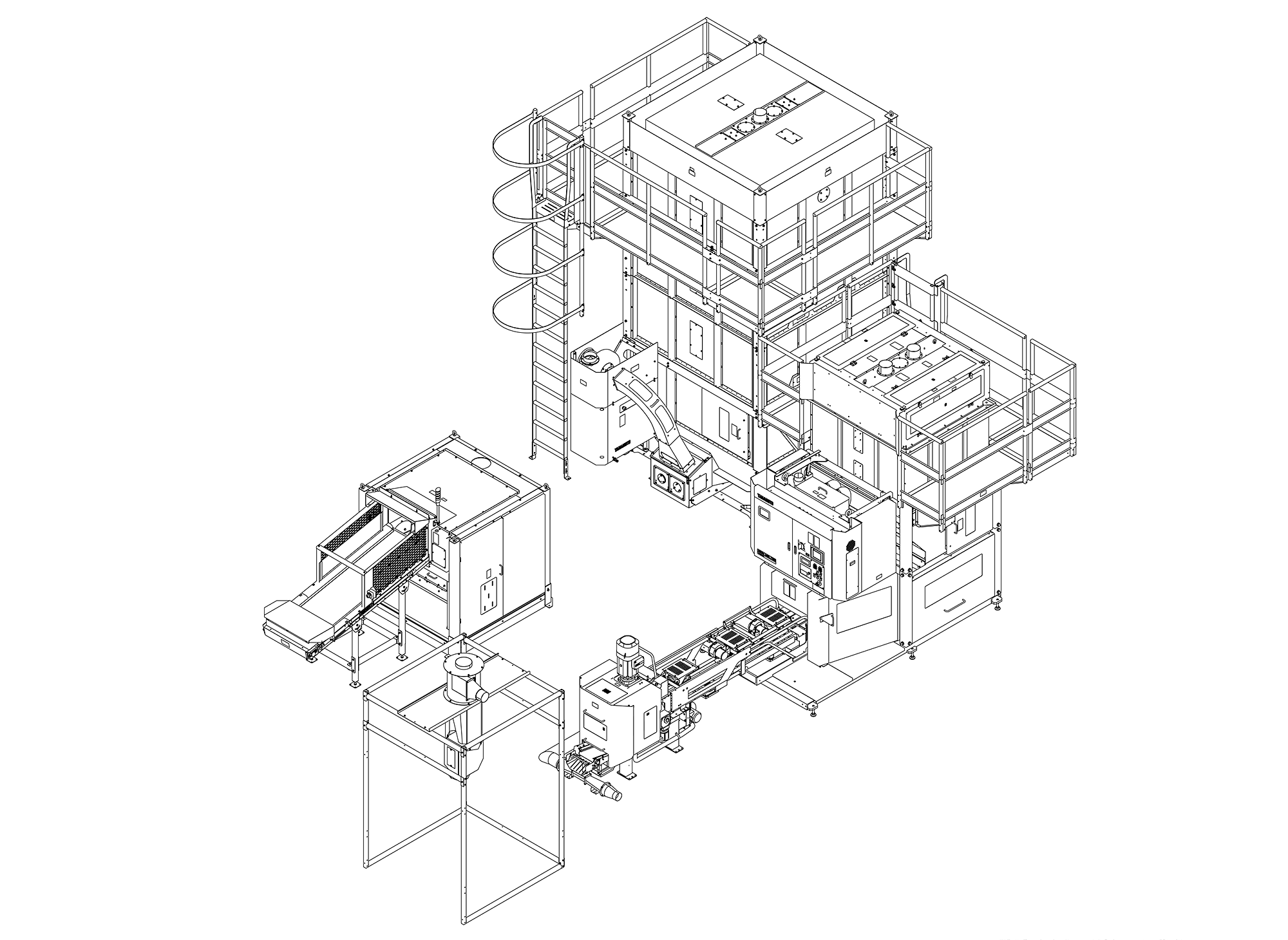

オプションとレイアウト例

投入コンベア + 破砕機 + ストックタンク + 減容機 + 発泡スチロール減容機 インゴット細粒化装置[RE-BC602 + RE-SC2001 + RE-T1201 + RE-1500RG]

発泡スチロールの減容に関わる一連の作業を自動化。自由度の高いレイアウトが可能です。

投入コンベア + 破砕機 + ストックタンク + 減容機 + 発泡スチロール減容機 インゴット細粒化装置[RE-BC602 + RE-SC2001 + RE-T1201 + RE-1500RG]

発泡スチロールの減容に関わる一連の作業を自動化。自由度の高いレイアウトが可能です。

投入コンベア + 破砕機 + ストックタンク + 減容機 + 発泡スチロール減容機 インゴット細粒化装置[RE-BC602 + RE-SC2001 + RE-T1201 + RE-1500RG]

発泡スチロールの減容に関わる一連の作業を自動化。自由度の高いレイアウトが可能です。

投入コンベア + 破砕機 + ストックタンク + 減容機 + 発泡スチロール減容機 インゴット細粒化装置[RE-BC602 + RE-SC2001 + RE-T1201 + RE-1500RG]

発泡スチロールの減容に関わる一連の作業を自動化。自由度の高いレイアウトが可能です。


主要諸元

RE-E1000RG-E1500RGオプションの主要諸元
機種 減容機 投入コンベア 破砕機 ストックタンク フレコンラック
型式 RE-E1000RG RE-E1500RG RE-BC602 RE-SC2001 RE-T1201 RE-T1201W -
機体
寸法
全長(mm) 6452 2013 1812 3795 1580
全幅(mm) 2880 754 1628 3546 1580
全高(mm) 3287 1228 1821 4541 2794
機体質量(kg) 3800 3900 200 1300 1600 1665 120
所要動力(kW) 33 36 0.1 7.7 2.95 3.70
処理能力(kg/h) 100 150 200
タンク容量(m3 15
種類 減容方式 電熱ヒーター方式
用途 発泡スチロール減容専用
脱臭方式 活性炭吸着方式
