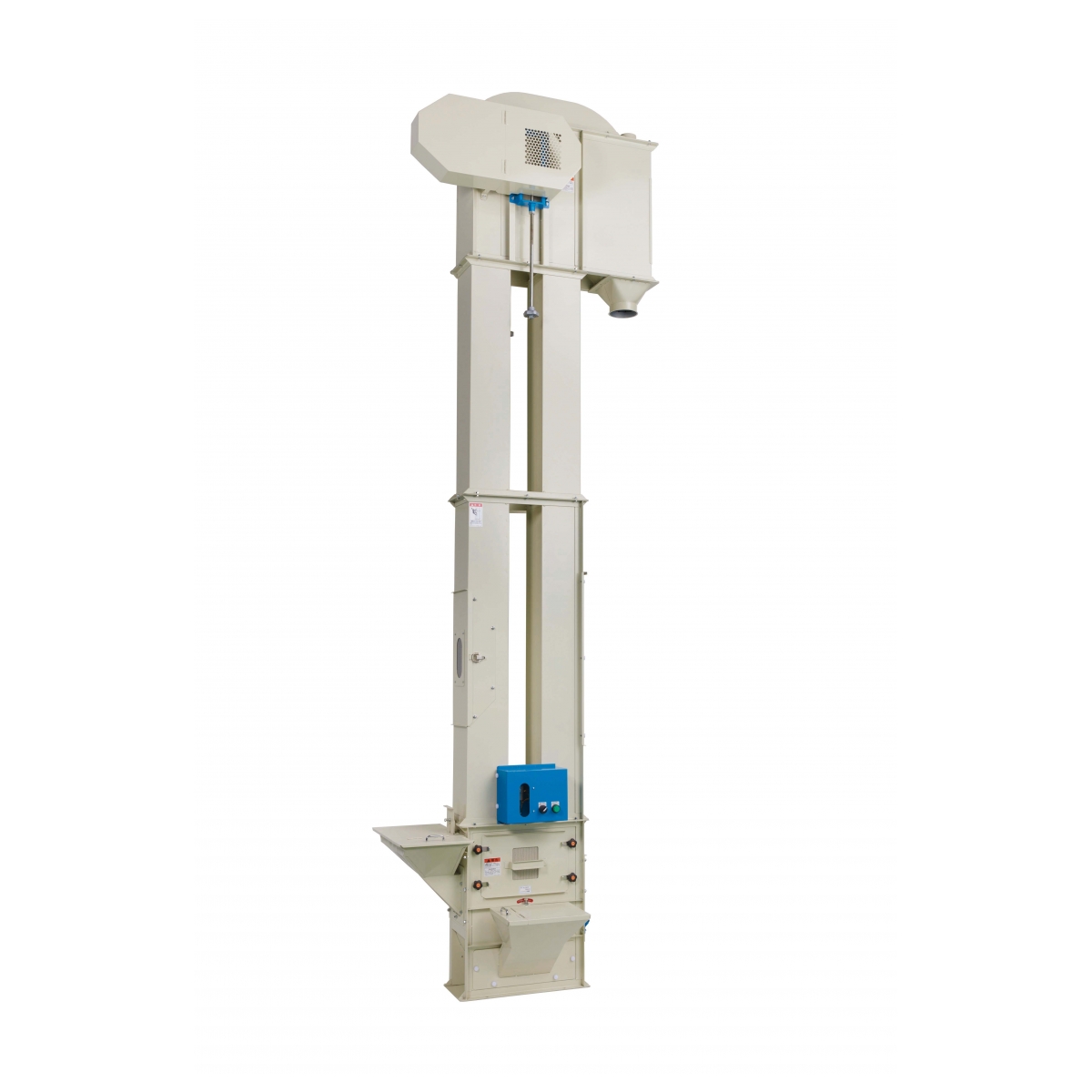

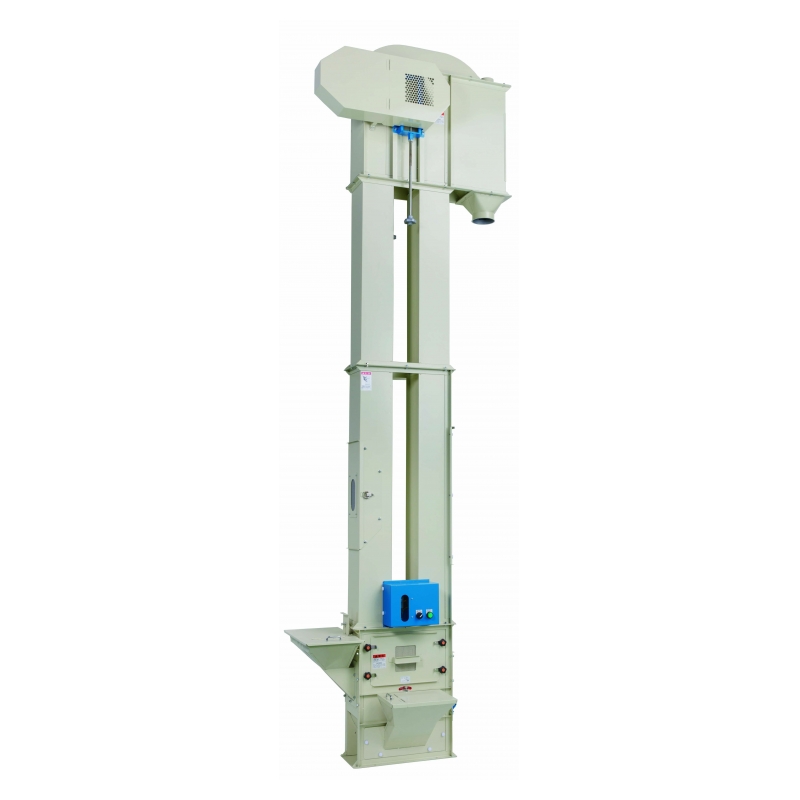

昇降機(玄米・精米用)
搬送能力:3.3~40.0トン/h
砕粒発生防止機能付。 省スペースに設置できるコンパクトな昇降機です。

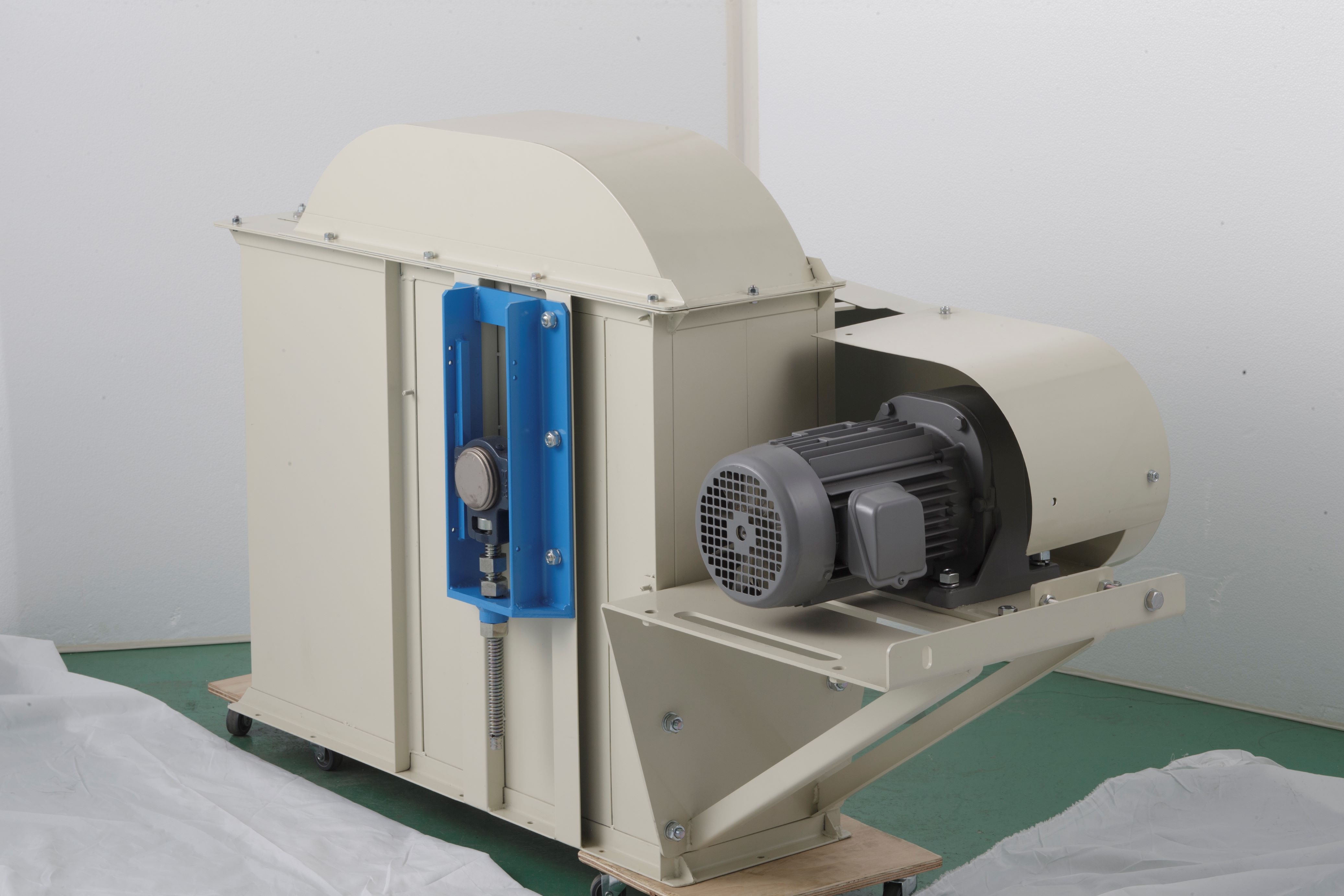

ベルト張り調整は上部グリップタイプで、手動でも工具を使用した場合でも簡単に調整可能です。
N69UR(機長10m以上)・N714UR~N1040URは、工具を使用してのベルト張り調整ガイド付きになります。

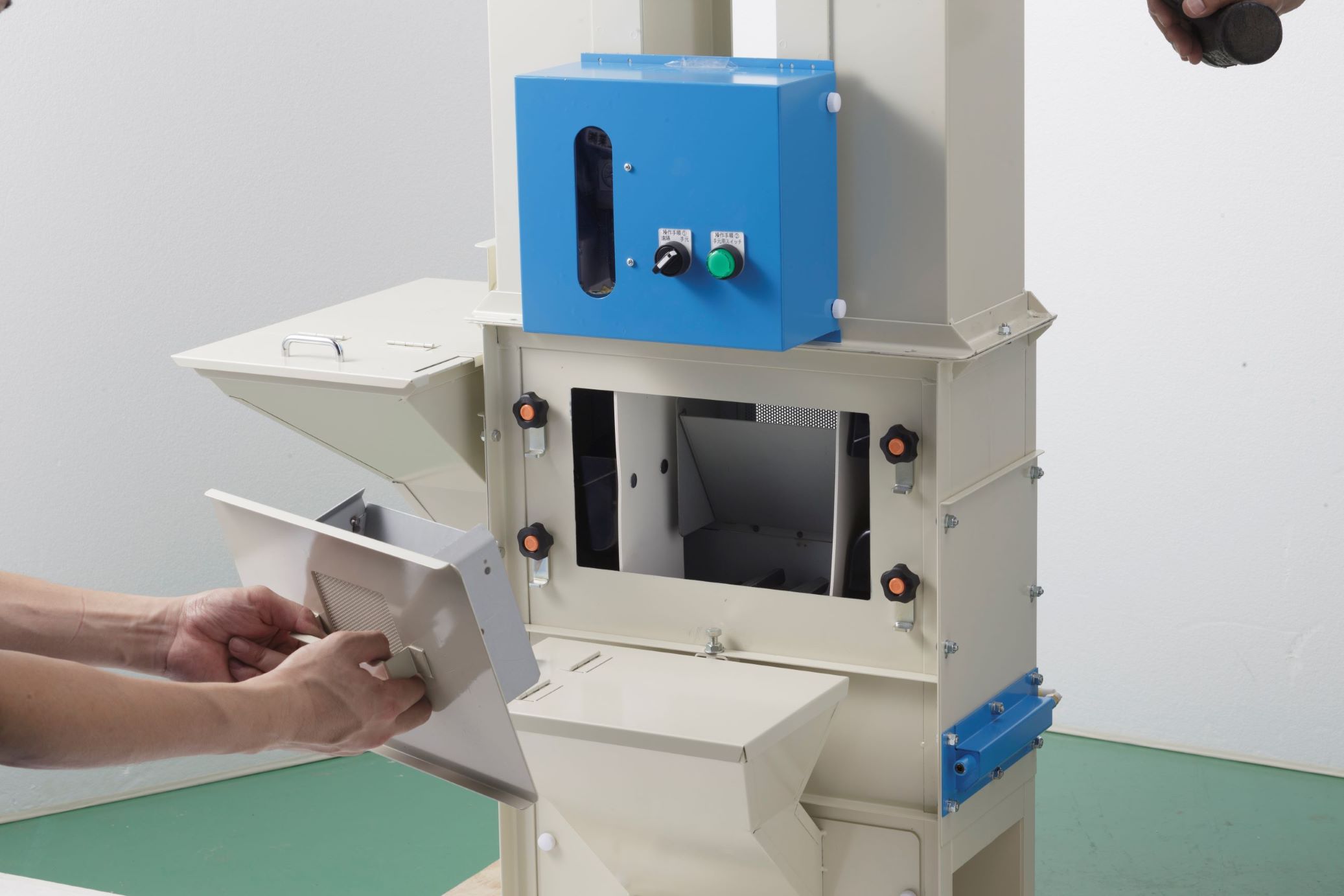

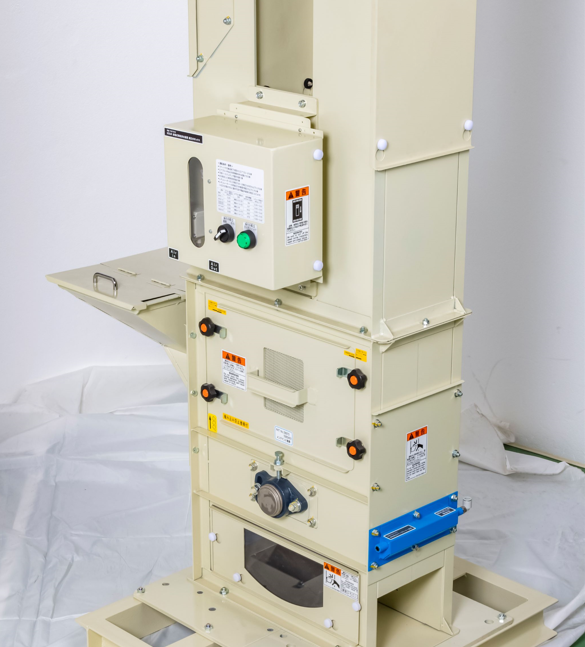

昇降機下部ケースの清掃点検蓋に噛み込み防止機能を設け、昇降機ベルト内側へ米が侵入するのを防ぎ、砕粒の発生を防止します。

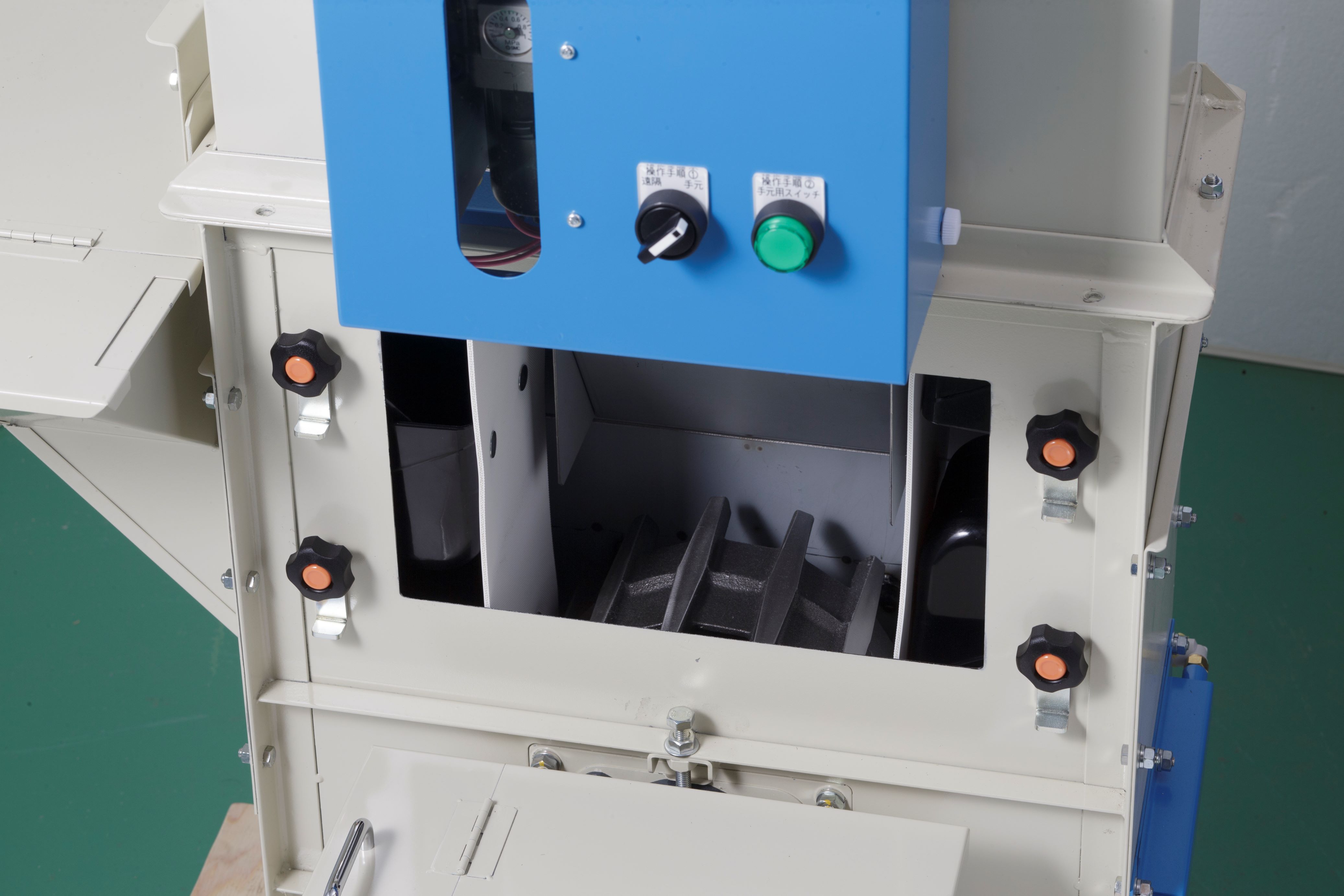

昇降機の下部や中間部に点検窓や点検蓋を設け、内用車やベルトの裏側、バケット等の内部の点検及び、清掃が容易にできます。
ロット終了時、昇降機下部へのエアブローで残粒を確実に次工程に搬送して、残留ゼロ・コンタミ防止します。

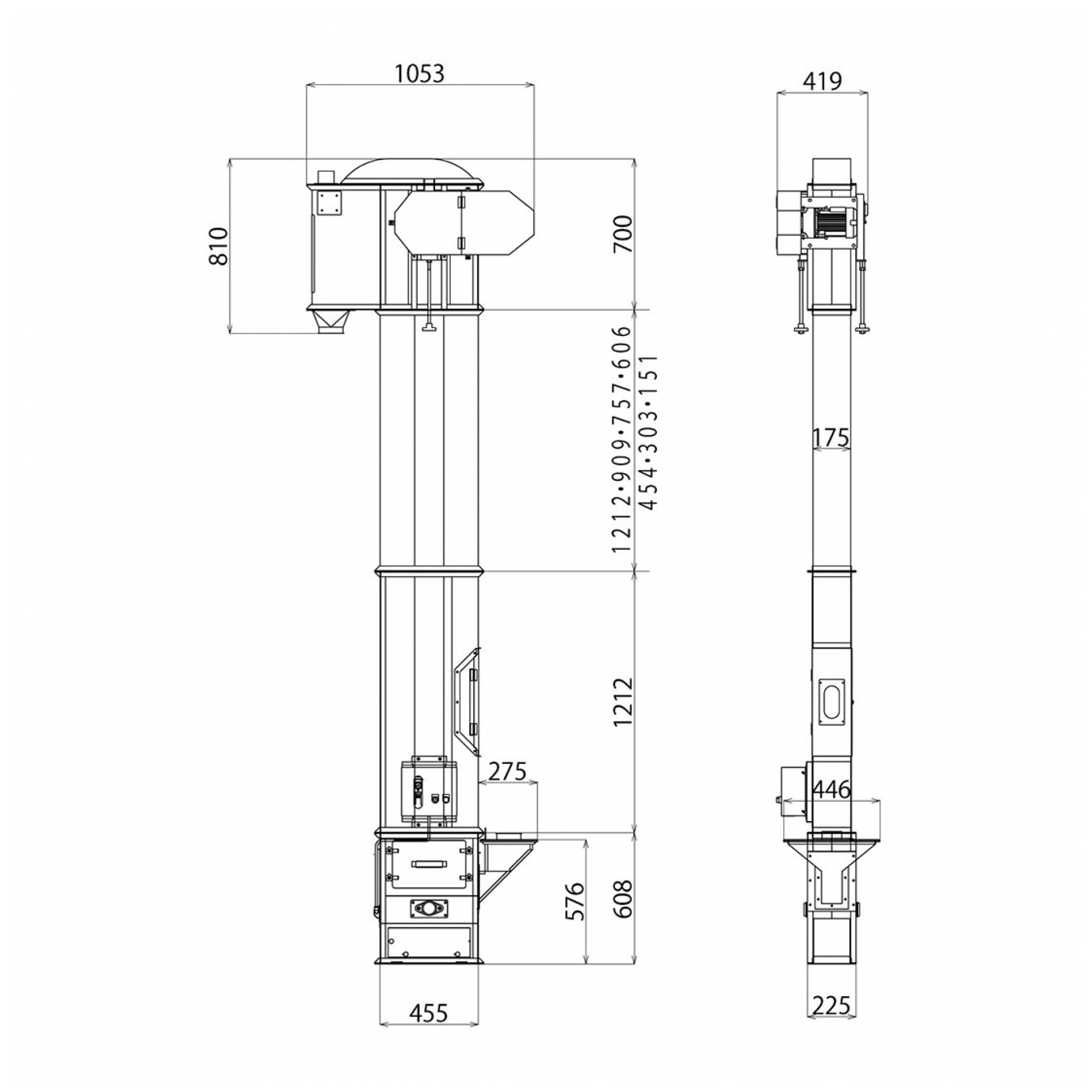

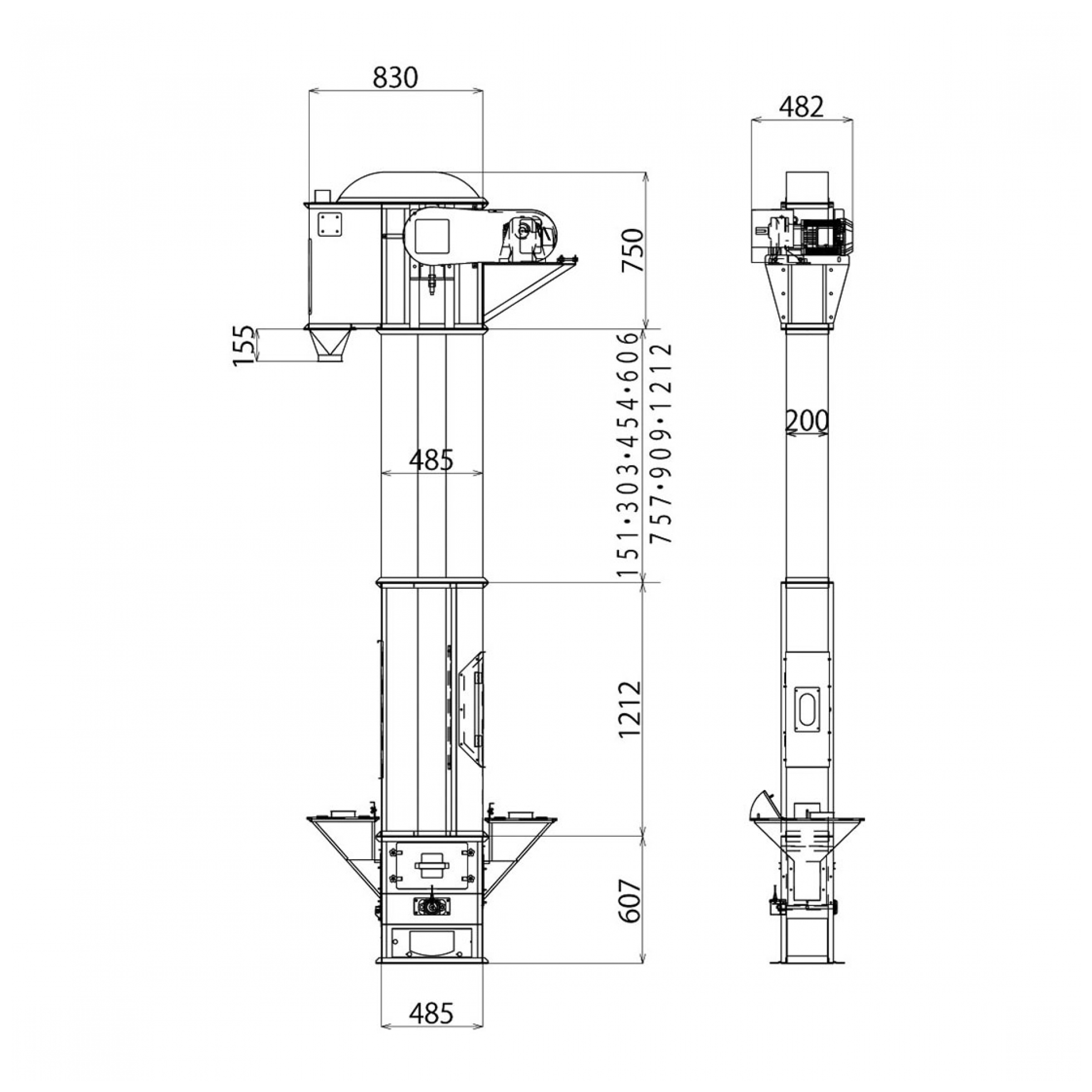

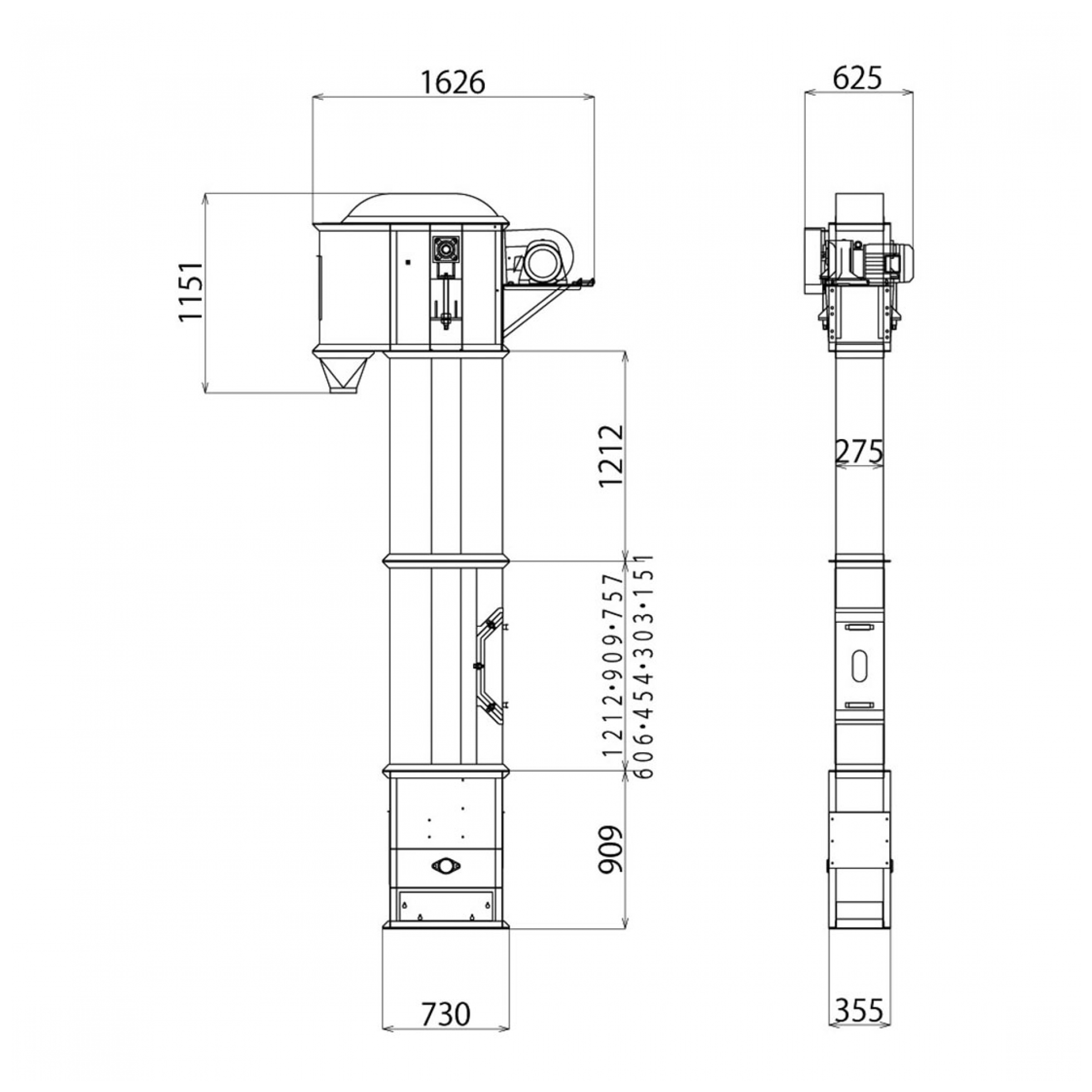

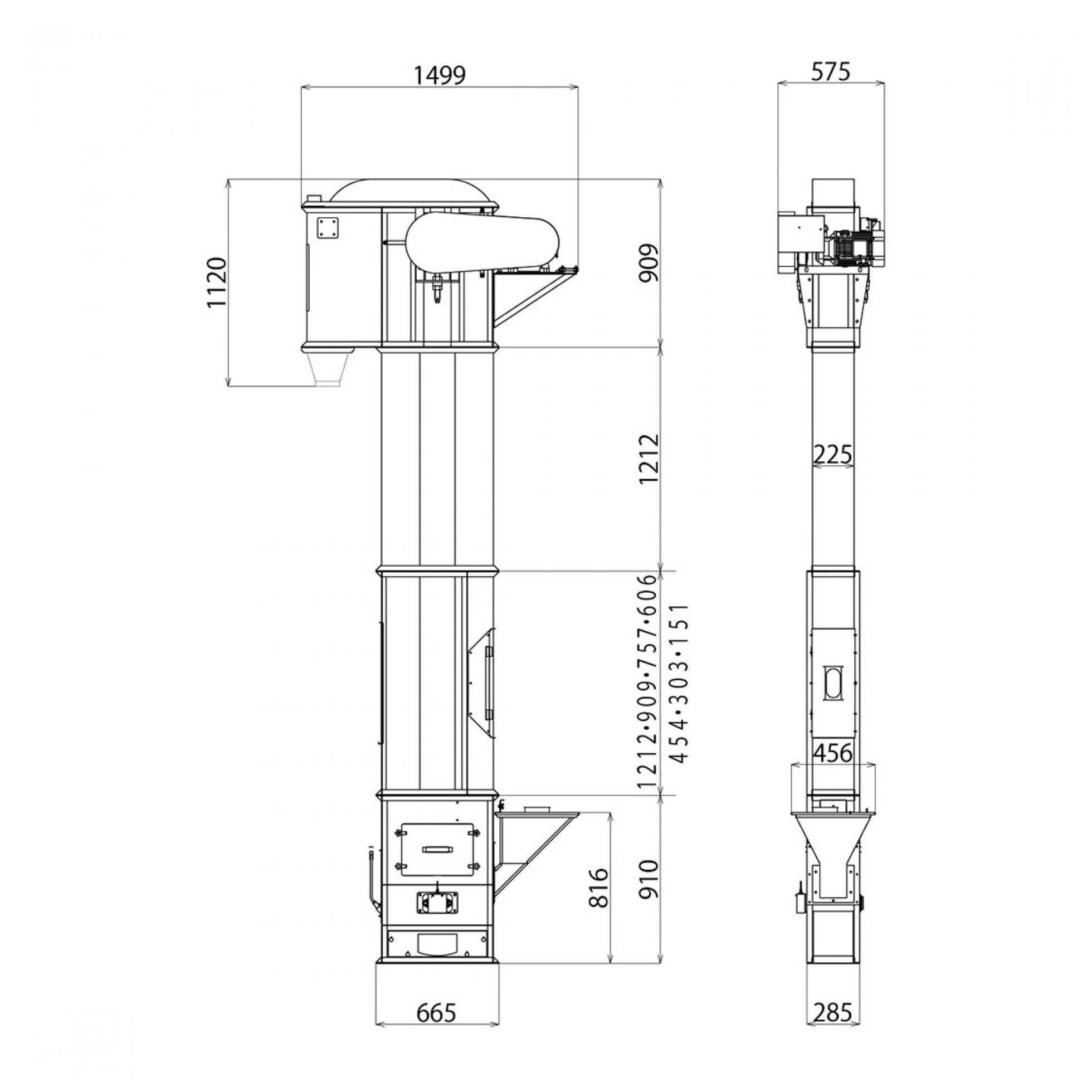

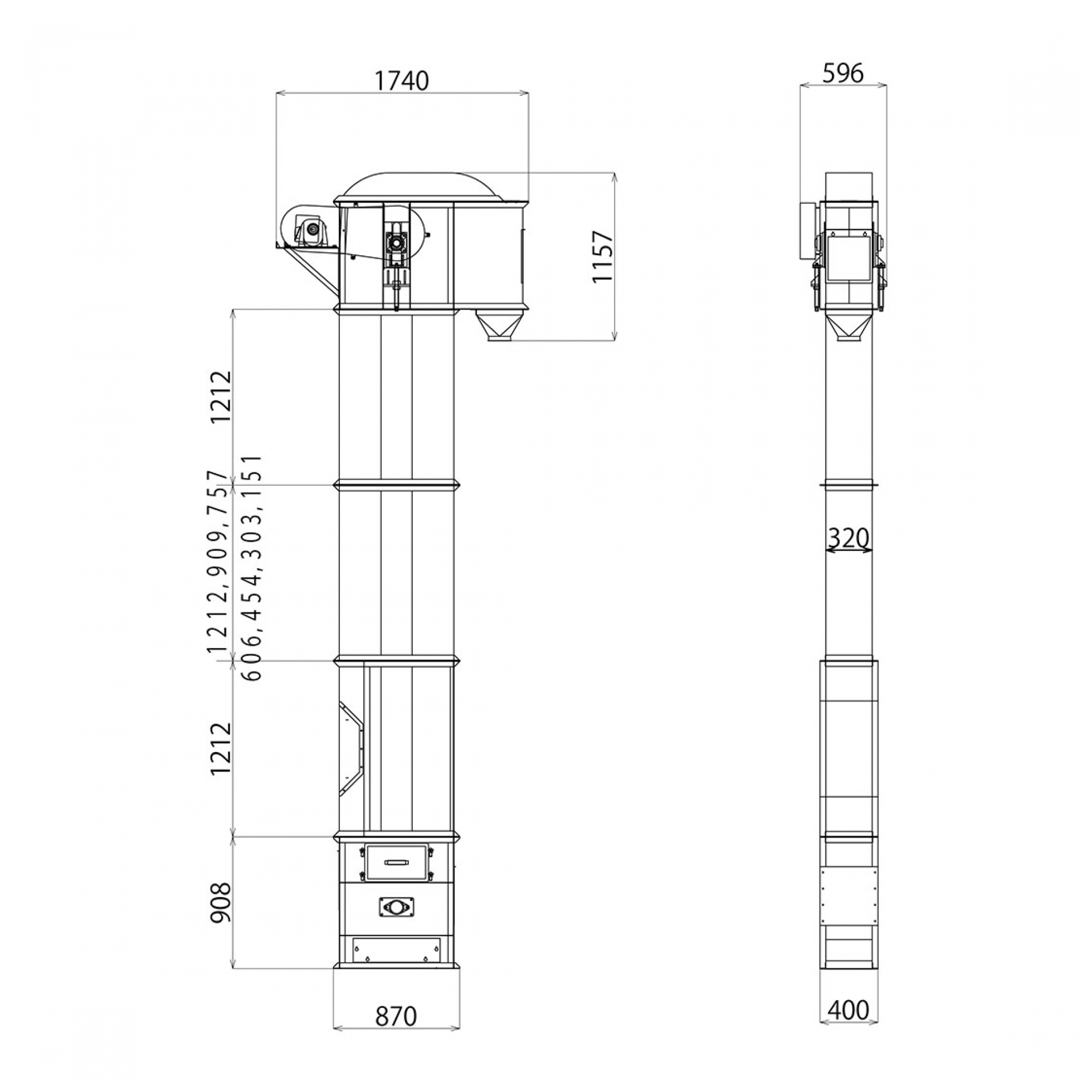

型式 | N55UR | N69UR | N714UR | N820UR | N1040UR |
---|---|---|---|---|---|
バケットピッチ(mm) | 160 | 180 | 230 | 270 | 270 |
バケット容積(cm3) | 315 | 560 | 900 | 1570 | 2500 |
中車回転数(r/min) | 100 | ||||
ベルト速度(m/min) | 63.8 | 63.8 | 81.6 | 81.6 | 97.3 |
搬送能力(見掛比重:0.83) 玄米(t/h) | 5.0 | 9.0 | 14.0 | 21.0 | 40 |
搬送能力(見掛比重:0.56) 生籾(t/h) | 3.3 | 6.0 | 9.4 | 14.0 | 27 |
使用電源(V) | 三相200 | ||||
所要動力 減速比:1/15(kW) | 機長~4.5m0.2kW | 機長~5m0.4kW | 機長~6.5m0.75kW | 機長~4.5m0.75kW | 機長~4.5m1.5kW |
4.6~9m0.4kW | 5.1~10m0.75kW | 6.6~13m1.5kW | 4.0~9m1.5kW | 4.6~7m2.2kW | |
9.1~16.9m0.75kW | 10.1~20m1.5kW | 13.1~20m2.2kW | 9.1~14m2.2kW | 7.1~12m3.7kW | |
- | - | - | 15.1~24m3.7kW | 12.1~18m5.5kW |
※所要動力はお問い合わせください。
※側面または背面側にホッパを使用した場合、10~30%能力ダウンいたします。
